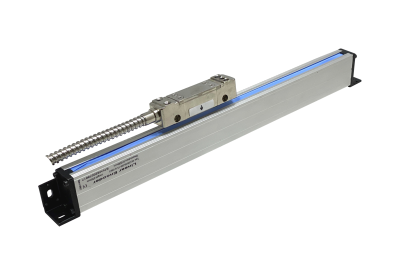

Manyetik Lineer Enkoderler
Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
20 metreye kadar ölçüm
5µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Yataklı profil kapalı sistem; Yağ, nem ve toza karşı çift contalı koruma
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
20 metreye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B5 | 5µm, 10µm, 25µm, 50µm, 62.5µm, 100µm, opsiyonel diğer çözünürlükler |

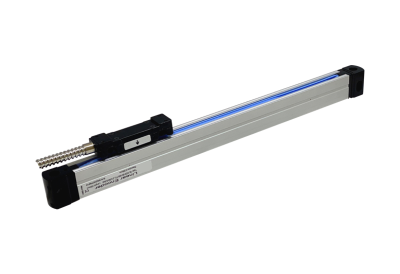

Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
Ekstra ince profil yapısı
1µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Ekstra ince, yataklı profil kapalı sistem; Yağ, nem ve toza karşı contalı koruma
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
3 metreye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B2 | 1µm, 5µm, 10µm, 25µm, 50µm, 62.5µm, 80µm, opsiyonel diğer çözünürlükler |
Manyetik ölçüm
İnkremental enkoder çıkışı
Temassız/sürtünmesiz sistem
İnce profil yapısı
20 metreye kadar ölçüm
5µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
Manyetik prensiple temassız ve hassas ölçüm; Yataklı profil kapalı sistem; Yağ, nem ve toza karşı çift contalı koruma
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
20 metreye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B5 | 5µm, 10µm, 25µm, 50µm, 62.5µm, 100µm, opsiyonel diğer çözünürlükler |

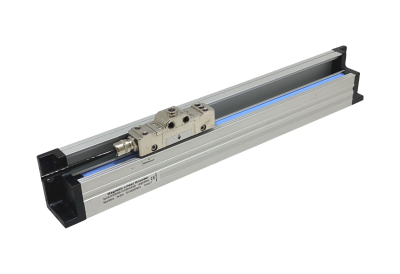

Manyetik ölçüm
4000 mm’ye kadar strok değeri
5 µm’den başlayan çözünürlük seçenekleri
Kendinden yataklı entegre edilmiş bilye sistemi
IP67 koruma sınıfı
Delem, Cybelec ve ESA cihazlarla uyumlu
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; kendinden hizalanmış sistem; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
4000 mm’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B5 | 5µm, 10µm, 25µm, 50µm, 62.5µm, 100µm, opsiyonel diğer çözünürlükler |
Manyetik ölçüm
İnkremental enkoder çıkışı
Taşınabilir referans noktası
2000 mm ‘ye kadar strok değerleri
5 µm’den başlayan çözünürlük seçenekleri
IP65 koruma sınıfı
Delem, Cybelec, ESA ve STEP cihazlarla uyumlu
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
2000 mm’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 65 | B2 | 5µm, 10µm, 25µm, 50µm, opsiyonel diğer çözünürlükler |

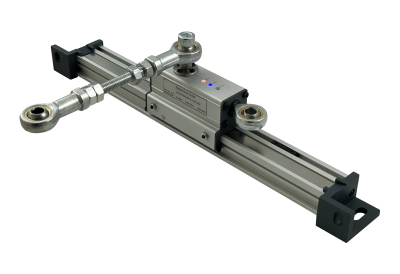

Manyetik temassız ölçüm
İnkremental enkoder çıkışı
Sabit Z referans noktası
50 … 2000 mm arasında farklı ölçme boyları
5 µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
LED gösterge
Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
2000 mm’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B2 | 5µm, 10µm, 25µm, 50µm, 62.5µm |
Temassız ve sürtünmesiz çalışma
1000 mm’ye kadar hassas ölçüm
5 µm’den başlayan çözünürlük seçenekleri
Push-Pull, TTL RS422 Line Driver çıkış
Çift taraftan mafsallı
IP 65 Koruma sınıfı
Manyetik prensiple çalışan çift taraftan mafsallı lineer enkoder; temassız çalıştığından sonsuz mekanik ömür; 3 m/s’ye kadar yüksek çalışma hızı
Maksimum Ölçüm Boyu | Çıkış | Koruma | Çözünürlük | Datasheet |
---|---|---|---|---|
1000 mm’ye kadar |
Push-Pull,
TTL RS422 Line Driver
|
IP 65 | 5 µm, 10 µm, 20 µm, 25 µm, 62.5 µm, 80µm, 100 µm |

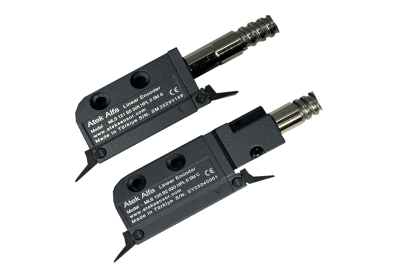

Manyetik ölçüm
Küçük boyut
100 metreye kadar ölçüm
1 μm’den 100 μm’ye kadar çözünürlük
Soketli veya kablolu model seçeneği
Spiral veya PUR kablo seçeneği
IP67 koruma sınıfı
Manyetik bant üzerinde temassız ölçüm yapabilen okuyucu sensör; entegre edilmiş bant sıyırıcıları sayesinde nem, yağ, toz gibi çevresel etkenlere karşı ekstra dayanıklı; kablolu veya spiralli model seçenekleri
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
100 m’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B2, B5 |
1µm, 5µm, 10µm, 25µm, 62.5µm, 80µm, 100µm, opsiyonel diğer çözünürlükler
|
Manyetik ölçüm
Küçük boyut
100 metreye kadar ölçüm
1 μm’den 100 μm’ye kadar çözünürlük
Spiralli ve kablolu seçenekler
IP67 koruma sınıfı
Manyetik bant üzerinde temassız ölçüm yapabilen okuyucu sensör; entegre edilmiş bant sıyırıcıları sayesinde nem, yağ, toz gibi çevresel etkenlere karşı ekstra dayanıklı; kablolu veya spiralli model seçenekleri
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
100 m’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B2, B5 |
1µm, 5µm, 10µm, 25µm, 62.5 µm, 80µm, 100µm, opsiyonel diğer çözünürlükler
|
Manyetik ölçüm
İnkremental çıkış
5 μm’den 100 μm’ye kadar çözünürlük
Kolay montaj
IP67 koruma sınıfı
Manyetik prensiple temassız hassas ölçüm; dayanıklı alüminyum zırhlı; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı; kablolu veya spiralli seçenekleri; talaş sıyırıcılı veya sıyırıcısız model seçenekleri
Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
---|---|---|---|---|---|
100 m’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B5 |
5µm, 10µm, 25µm, 62.5µm, 80µm, 100µm, opsiyonel diğer çözünürlükler
|
MLS 110/120/130/210 serilerine uygun
Ekstra kolay montaj
Sağlam alüminyum gövde
Sınırsız mekanik ömür
IP67 koruma sınıfı
MLS 110/120/130/210 serisi manyetik okuyucu sensörler için tasarlanmış “L” tipi profil; profil içerisinde entegre B serisi 5mm manyetik bant; kontaksız, sürtünmesiz ölçüm
Gövde Materyali | Koruma Sınıfı | Okuyucu Sensör-Bant Çalışma Mesafesi | Datasheet |
---|---|---|---|
Alüminyum | IP 67 | 1,5 mm (Maksimum 2,5 mm) |
MLS 110/120/130/210 serilerine uygun
Ekstra kolay montaj
Sağlam alüminyum gövde
Sınırsız mekanik ömür
IP67 koruma sınıfı
Manyetik okuyucu sensörler MLS 110/120/130/210 serileri için tasarlanmış ince tip profil; B serisi 5mm manyetik bant profil içerisinde entegre; kontaksız, sürtünmesiz ölçüm
Gövde Materyali | Koruma Sınıfı | Okuyucu Sensör-Bant Çalışma Mesafesi | Datasheet |
---|---|---|---|
Alüminyum | IP 67 | 0,1 mm ile 2 mm |
