Showing all 2 results

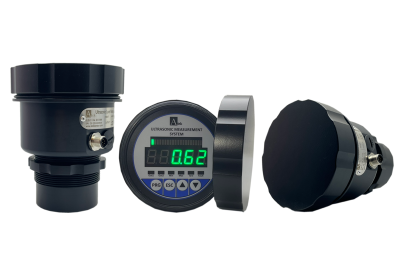

Ultrasonik çalışma prensibi
0.5 – 9 metre ölçüm mesafesi
4-20mA, 0-10V, 0-20 mA analog çıkış seçenekleri
Opsiyonel CANopen, RS485, RS232 seri haberleşme seçenekleri
IP67 koruma sınıfı
Sağlam gövde

Açık ve kapalı tanklarda sıvı ve katı maddelerin temassız olarak, hassas seviye ve hacim ölçümü, menüden kalibre edilebilen ölçüm aralığı

Ölçüm Aralığı Çıkış Konik Açısı Hassasiyet Koruma Datasheet
0.5 – 9 metre 4-20 mA, 0-20 mA, 0-10V, CANopen, RS-232, RS-485, 2xPNP Open Collector 30° %0,2 FS IP67

Ultrasonik prensiple temassız ölçüm
6 metreye kadar farklı ölçüm seçenekleri
Asite dayanıklı model seçeneği
4-20mA, 0-10V, 0-20 mA analog çıkış seçenekleri
Opsiyonel CANopen, RS485, RS232 seri haberleşme seçenekleri
2 x PNP Open Collector çıkışı
IP67 koruma sınıfı

Açık ve kapalı tanklarda sıvı ve katı maddelerin temassız olarak, hassas seviye ve hacim ölçümü; küçük yapı; 316L, delrin veya teflon gövde seçenekleri; asit-proof seçeneği

Ölçüm Aralığı Çıkış Konik Açısı Hassasiyet Koruma Datasheet
6 metre’ye kadar ölçüm seçenekleri 4-20 mA, 0-20 mA, 0-10V, CANopen, RS-232, RS-485, 2xPNP Open Collector 10°, 12°, 30° %0,2 FS IP67

Ultrasonik Seviye Sensörü Nedir?

Alfa Sanayi olarak müşterilerimize sunduğumuz ultrasonik seviye sensörü, sıvı ya da katıların seviyelerini hassas bir şekilde ölçmek için dizayn edilmiş bir elektronik cihazdır. Bu ultrasonik seviye sensörü, yüksek frekansta ses dalgalarını kullanarak seviye ölçümü yaparlar. Endüstriyel, ticari ve su yönetimi gibi birçok uygulamada kullanılır.

Ultrasonik Seviye Sensörü Özellikleri Nelerdir?

Ultrasonik seviye sensörü, sıvıların veya katıların seviyelerini hassas bir şekilde ölçmek için kullanılan cihazlar olup bir dizi özellik sunar. Firmamızın cihazları, aşağıdakiler de dahil olmak üzere pek çok özellik sağlar.
  • Bu sensörler, yüksek hassasiyetle seviye ölçümü yapabilirler. böylece doğru sonuçlar elde edilir.
  • Farklı uygulama gereksinimlerini karşılamak üzere farklı çalışma aralıklarında bulunabilirler.
  • Ultrasonik seviye sensörü, seviye değişikliklerini hızlı bir şekilde algılar ve anlık ölçümler yapabilirler.
  • Düşük güç tüketimi ile uzun pil ömrü sağlarlar, bu da taşınabilir cihazlar için avantajlıdır.
  • Farklı çıkış seçenekleri sunarlar, analog veya dijital sinyalleri içerebilirler.
  • Endüstriyel ortamlar için dayanıklıdırlar ve sert koşullara karşı koruma olanağı tanırlar.
  • Kompakt tasarımları ile yerden tasarruf sağlarlar ve kolayca monte edilebilirler.

Ultrasonik Seviye Sensörü Çeşitleri

Firmamızdaki ultrasonik seviye sensörü , belirli uygulama gereksinimlerini karşılamak üzere çeşitli modeller içermektedir. Örneğin; tek noktalı, çok noktalı, kablosuz veya mobil uygulamalar için farklı tipler mevcuttur.
  • Tek noktalı ultrasonik seviye sensörü: Bu sensörler bir seviye noktası belirlemek için kullanılır. Genellikle sıvı seviyelerini kontrol etmek veya depo tanklarının doluluk seviyelerini ölçmek için tercih edilirler. Tek bir ölçüm noktasına odaklanırlar.
  • Çok noktalı ultrasonik seviye sensörü: Çok noktalı sensörler bir tankın veya depo tanklarının birden fazla seviye noktasını ölçmek için kullanılır. Bu, birden fazla seviye kontrolü gerektiren karmaşık uygulamalar için idealdir. Örneğin, depo tanklarında malzeme seviyelerini izlemek için tercih edilirler.
  • Kablosuz ultrasonik seviye sensörü: Kablosuz sensörler, veri iletimi için kabloya ihtiyaç duymadan çalışabilirler. Bu, zorlu koşullarda veya hareketli ekipmanlarda seviye ölçümü yapılması gereken durumlarda avantaj sağlar.
  • Mobil ultrasonik seviye sensörü: Mobil sensörler, seviye ölçümünü taşınabilir veya hareketli ekipmanlarda yapmak için tasarlanmıştır. Örneğin, mobil tanklar veya kamyonlar için kullanılırlar ve malzeme taşıma işlemlerinde seviyeyi izlemek için kullanılabilirler.
  • Dijital ultrasonik seviye sensörü: Dijital sensörler, ölçüm verilerini dijital formatlarda sunarlar. Bu da veri işleme ve analizini kolaylaştırır. Hızlı ve hassas ölçümler yapabilme yetenekleri vardır.
  • Analog ultrasonik seviye sensörü: Analog sensörler, ölçüm sonuçlarını analog voltaj veya akım sinyali olarak iletebilirler. Bu sinyaller, çeşitli kontrol sistemlerine veya veri toplama cihazlarına bağlanabilir.
Her bir ultrasonik seviye sensörü çeşidi farklı gereksinimleri karşılar. Bu anlamda çalışma prensipleri ve özellikleri de değişkenlik gösterir. Böylece kullanıcılar ihtiyaçlarına uygun en iyi çözümü seçebilirler. Firmamız, müşterilere farklı ultrasonik seviye sensörü çeşitleri sunarak ihtiyaçlarına en uygun ölçüm çözümünü sağlar.

Ultrasonik Seviye Sensörü Çalışma Prensibi

Ultrasonik seviye sensörü, yüksek frekansta ses dalgalarını kullanarak çalışır. Sensör bir verici ve bir alıcıdan oluşur. Verici, yüksek frekansta ses dalgalarını hedef yüzeye gönderir. Bu ses dalgaları hedef yüzeyden yansır ve alıcı tarafından algılanır. Yansıma süresi, seviyenin ölçülmesi için kullanılır. İlgili matematiksel hesaplamalarla seviye bilgisini belirlemek mümkün olur.

Ultrasonik Seviye Kontrol Sensörü Nasıl Kullanılır?

Ultrasonik seviye sensöründe ölçüm süreci, sensörden gönderilen ses dalgalarının yüzeye çarpıp yansıması ve geri alınmasıyla gerçekleşir. Yansıma süresi hesaplanarak seviye bilgisi elde edilir ve bu bilgi, işlemciler veya göstergeler aracılığıyla kullanıcıya sunulur. Bu sensörlerin etkili bir şekilde kullanılabilmesi için belirli adımlar izlenmelidir. İlk olarak ultrasonik seviye sensörünün kurulum yeri doğru bir şekilde seçilmelidir. Bu da cihazın ölçüm yapılacak yüzeye doğru hizalandığından emin olmayı içerir. Ardından sensörünüzü uygun bir güç kaynağına bağlamanız ve veri iletimi için gerekli bağlantıları yapmanız gerekmektedir. Aletin çalışma parametreleri, ölçüm yapılacak ortamın özelliklerine uygun şekilde ayarlandığında ölçüm başlatılır ve ultrasonik dalgalar yüzeye gönderilir. Yansıma süresi kullanılarak seviye bilgisi hesaplanır ve bu bilgi veri analizi için kullanılır. Ayrıca sensörler belirli bir seviye eşik değerini aşarsa veya altına düşerse alarm verebilir veya otomatik kontrol işlemlerini başlatabilirler. Son olarak ise düzenli bakım yaparak cihazın doğru çalışmasını sağlamalısınız. Bu adımları izleyerek ultrasonik seviye sensörünüzü etkili bir şekilde kullanabilir ve iş süreçlerinizi güvenle yönetebilirsiniz. Bu cihazlar, doğru seviye ölçümü ve kontrolünün önemli olduğu birçok endüstriyel uygulama için kritik bir rol oynar ve verimliliği artırırken güvenliği de sağlar. Dolayısıyla yüksek frekansta ses dalgalarını kullanarak çalışırlar ve kurulum yerlerine monte edildiklerinde seviyeyi hassas bir şekilde tespit edebilirler.
