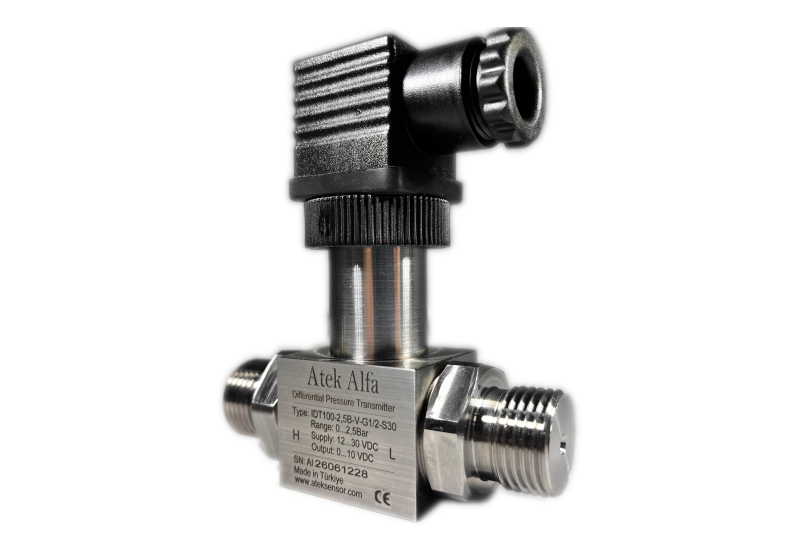

BFT 210 Fark Basınç Transmitteri || ATEK ||
Piezorezistif silikon fark basınç sensörü
Paslanmaz çelik gövde (304L)
100 mBar ile 25 Bar arasında farklı modeller
4-20mA, 0-20mA, 0-10VDC, 0-5 VDC, 1-5 VDC ya da 0,5-4,5 VDC analog çıkış seçenekleri
±%0,5 F.S doğruluk
IP65 koruma sınıfı
Kompakt yapı
MEMS teknolojisiyle üretilen piezoresistif silikon basınç sensörü; paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; uzun dönemde değişmeyen yüksek kararlılık ile uzun ömürlü
| Fark Basınç Ölçüm Aralığı | Çıkış | Koruma | Doğruluk | Datasheet |
|---|---|---|---|---|
| 100 mBar’dan 25 Bar’a kadar farklı seçenekler | 4-20 mA, 0-20mA, 0-10VDC 0-5 VDC, 1-5 VDC, 0,5-4,5 VDC | IP65 | ±%0,5 F.S |  |
- MEMS teknolojisiyle üretilen piezoresistif silikon fark basınç sensörü
- İki farklı girişine uygulanan basınçların arasındaki farkı ölçmek için kullanılır
- Uzun ömürlü, uzun yıllar değişmeyen mükemmel kararlılıkta ölçüm
- EMC ve ters polarite koruması
- 100 mBar ile 25 Bar arasında farklı modeller
- Analog çıkış seçenekleri 4…20mA, 0…20mA, 0-10VDC, 0-5VDC, 1-5VDC ya da 0,5-4,5 VDC
- Yüksek hassasiyet: %0,5 FS
| Brand |
Atek |
|---|---|
| Üretilebilen Fark Basınç Ölçüm Aralığı |
100 mBar’dan 16 Bar’a kadar farklı seçenekler |
| Statik Basınç |
100 Bar max. |
| Besleme Voltajı |
4~20mA (16~36VDC) |
| Çıkış Sinyalleri |
4 … 20 mA, 0 … 20 mA, 0 … 10 VDC, 0 … 5 VDC, 1 … 5 VDC, 0,5 … 4,5 VDC |
| Mekanik Bağlantı |
M20x1.5, G1/2, G1/4, G1/4F, NPT1/4, NPT1/4F, M12X1, R1/4 |
| Elektriksel Bağlantı |
S12, S15, S30, S31 |
| Doğruluk |
% 0,5 F.S |
| Tepki Süresi |
1 ms ( FS’e kadar). |
| Çalışma Ömrü |
≥ 10×10⁶ basınç çevrimi |
| Koruma Sınıfıı |
IP65 |
| Çalışma Sıcaklığı |
-40°C…+85°C |
| Depolama Sıcaklığı |
-40°C…+85°C |
| Gövde |
Paslanmaz Çelik 304L |
| EMC-parazit |
IEC 61000-6-3 |
| EMC-bağışıklık |
IEC 61000-6-2 |
- Pnömatik Sistemler
- Hava kompresörleri
- Hava Soğutma-Isıtma Sistemleri
- Su pompaları
- Sıvı tankları
- Medikal
- Kimya endüstrisi
