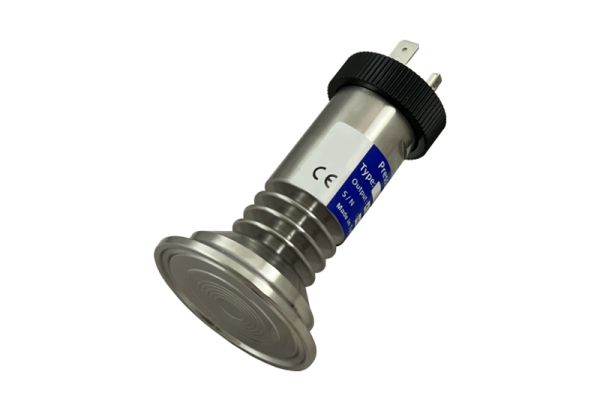

BHT 26 Hijyenik Uygulamalar için Flush Diyaframlı Basınç Transmitteri || ATEK ||
100mbar…100bar basınç aralığı
Hijyenik uygulamalarda kullanıma uygun
1.5” tri-clamp bağlantısına uygun
±0.5%FS doğruluk
4-20 mA, 0-10V vb. analog çıkış seçenekleri
IP65 koruma sınıfı
BHT 26 flush diyaframlı basınç transmitteri; yiyecek, içecek, ilaç ve biyolojik mühendislik alanlarında uygulanabilir. Tam metal flush montaj izolasyon diyaframı, proses diyagramı ve ölçüm diyaframı arasındaki hassas bağlantıyı sağlamak için doğrudan proses bağlantısı ile kaynaklanır. Bu nedenle, ek sızdırmazlık contalarına gerek yoktur ve ölçüm ölü bölgelerinin olmamasını sağlar.
| Basınç Aralığı | Çıkış | Koruma | Doğruluk | Datasheet |
|---|---|---|---|---|
| 100 mBar ‘dan 100 Bar’a kadar | 4-20mA, 0-20mA, 0-10V, 1-6V, 0-5V, Ratiometric | IP 65 | ±0.5%FS |  |
- SS316L izolasyon diyafram yapısı
- 26 mm çapında paslanmaz çelik gövde
- 1.5” tri-clamp bağlantısına uygun
- 100 mBar ile 100 Bar arasında farklı seçenekler
- 4…20mA / 0…10VDC vb. farklı analog çıkış seçenekleri
- 120°C’ye kadar proses sıcaklığı için uygun
- EMC ve ters polarite koruması
- Yüksek doğruluk ve kararlılık
- IP65 koruma sınıfı
| Brand |
Atek |
|---|---|
| Ölçüm Aralığı |
100 mBar'dan 100 Bar'a kadar farklı seçenekler |
| Besleme ve Çıkış |
4～20mA (8～32VDC) |
| Doğruluk |
% 0.5FS |
| Histerezis ve tekrarlanabilirlik |
% 0.1FS |
| Tepki süresi |
≤1ms (FS’e kadar) |
| Çalışma Ömrü |
1×10⁶ basınç çevrimi |
| Çalışma sıcaklığı |
-40°C … +120°C |
| Depolama sıcaklığı |
-40°C … +120°C |
| EMC |
Bağışıklık: IEC 61000-6-2, Radyasyon: IEC 61000-6-3 |
| İzolasyon direnci |
≥200MΩ/250VDC |
| Koruma Sınıfı |
IP65 |
| Ortam uyumluluğu |
SS316L ile uyumlu her türlü ortam |
- Petrol ve gaz, basınçlı hava, buhar, sıvı, macun ve toz ortam
- Vakum transfer pompası izleme gibi vakum basıncı algılama
