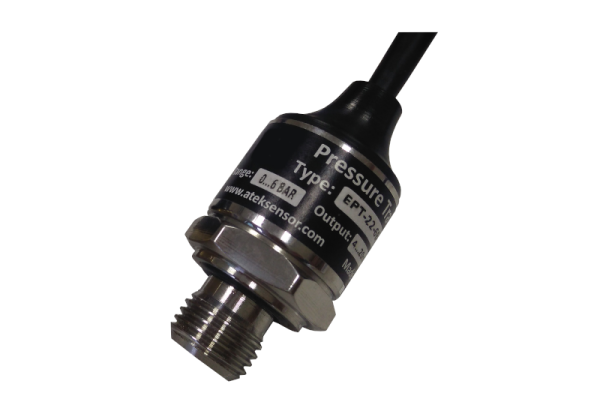

EPT 22 Basınç Transmitteri || ATEK || Made in Türkiye
Piezorezistif ölçüm prensibi
Paslanmaz çelik gövde (303)
10 Bar, 16 Bar, 0…-1 Bar, -1…0 Bar arasında farklı seçenekler
4-20mA, 0-10 VDC veya ratiometric çıkış seçenekleri
±%1 F.S hassasiyet
IP65 koruma sınıfı
Kompakt yapı
Piezorezistif ölçüm prensibi; paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; Hava veya aşındırıcı olmayan gaz uygulamaları için basınç sensörü
| Basınç Aralığı | Çıkış | Koruma | Doğruluk | Datasheet |
|---|---|---|---|---|
| 10 Bar, 16 Bar , 0…-1 Bar, -1…0 Bar | 4-20 mA, 0-10 VDC, Ratiometric | IP65 | ±%1 F.S |  |
- MEMS Teknoloji
- Piezorezistif ölçüm prensibi
- Küçük ve kompakt gövde
- Uzun vadeli mükemmel çalışma
- Paslanmaz çelik gövde
- EMC ve Ters Polarite Koruması
- Analog Çıkış (4…20mA, 0…10VDC ya da Ratiometrik)
| Brand |
Atek |
|---|---|
| Basınç Aralığı |
10 Bar, 16 Bar, 0…-1 Bar , -1…0 Bar |
| Besleme Voltajı |
+12…30 VDC ya da 5VDC |
| Çıkış Sinyalleri |
4 … 20 mA (2 telli), 0 … 10 VDC (3 telli), Ratiometric |
| Elektriksel Bağlantı |
Kablolu 3 x 0.14mm (4,9mm kablo kalınlığı) ya da DIN43650 soketli |
| Doğruluk |
% 1 |
| Koruma Sınıfı |
IP65 |
| Çalışma Sıcaklığı |
-20°C…+85°C |
| Gövde |
Paslanmaz Çelik 303 |
| Uygulama Alanı |
Hava yada aşındırıcı olmayan Gaz uygulamaları |
- Kompresör İmalatı
- Medikal Uygulamalar
- Pnömatik Sistemler
- Hava Soğutma-Isıtma Sistemleri
- Otomasyon Uygulamaları
