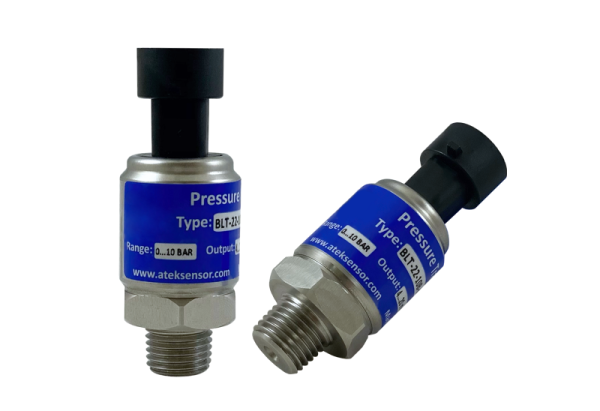

BLT 22 Basınç Transmitteri || ATEK || Made in Türkiye
Piezorezistif çalışma prensibi
Paslanmaz çelik gövde
10 Bar ile 16 Bar ölçüm aralığı
4-20mA analog çıkış
±%0,5 F.S doğruluk
IP65 koruma sınıfı
Kompakt yapı
Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım
| Basınç Aralığı | Çıkış | Koruma | Doğruluk | Gövde Çapı | Datasheet |
|---|---|---|---|---|---|
| 0…10 Bar ile 0…16 Bar | 4-20 mA | IP65 | ±%0,5 F.S (Seramik) | 24mm |  |
- Piezorezistif çalışma prensibi
- 24 mm incelikte gövde ölçüsü
- Uzun vadeli mükemmel çalışma
- Paslanmaz çelik gövde yapısı
- EMC ve Ters Polarite Koruması
- 4…20mA analog çıkış
| Brand |
Atek |
|---|---|
| Basınç Aralığı |
0…10Bar ile 0…16Bar |
| Çalışma Prensibi |
Piezorezistif |
| Maksimum Basınç Dayanımı |
200 % F.S. |
| Oring – Sızdırmazlık |
Standart NBR , opsiyonel FKM(Viton) yada EPDM |
| Besleme Gerilimi |
8 … 32 VDC |
| Akım Tüketimi |
Maksimum 30mA |
| Çıkış Sinyali |
4…20mA (2 Telli) |
| Hassasiyet |
±%0 ,5 F.S @25ᵒC |
| Cevaplama Süresi |
1ms % 10… % 90 nominal basınç arası |
| Çalışma Sıcaklığı |
-40°C…+85°C |
| Gövde |
Paslanmaz Çelik Gövde – 1.4305 (AISI303) |
| Mekanik Bağlantı |
G1/4, NPT1/4 |
| Elektriksel Bağlantı |
Soketli modeller DIN43650-A , DIN46350-C , M12 ya da |
| Koruma Sınıfı |
IP65 |
| Montaj / Sıkma Tork Değeri |
15 … 20 Nm |
- Pnömatik Sistemler
- Hava kompresörleri
- Hava Soğutma-Isıtma Sistemleri
- Su pompaları
- Sıvı tankları
- Medikal
- Kimya endüstrisi
