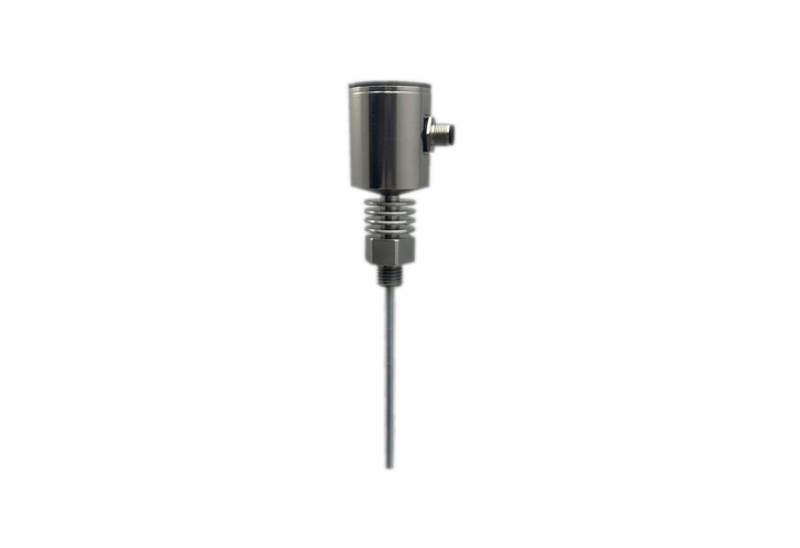

CLS 410 Kapasitif Seviye Sensörü || ATEK || Made in Türkiye
ATEK Sensör mühendisleri tarafından geliştirilen kapasitif ölçüm teknolojisine sahip bu sistem, ölçüm probu ile tank duvarı veya referans elektrot arasında oluşan kapasitans değişiminin hassas şekilde algılanması prensibiyle çalışır.
| Uygulama | Sıcaklık Aralığı | Çıkış Sinyali | Mekanik Bağlantı | Koruma | Datasheet |
|---|---|---|---|---|---|
| İletken ve iletken olmayan sıvılar | Soğutucusuz Model: -40°C … +85°C, Soğutuculu Model: -40°C … +150°C | 4-20mA (3 Telli), 0-10VDC, 0.5-4.5VDC, 0-5VDC, RS485, CANopen | M16, G1/2’’, G1’’, G1-1/2’’ | IP67 |  |
- Kapasitif ölçüm prensibi
- 4-20mA (3 Telli), 0-10V, 0.5-4.5V, 0-5V, RS485, CANopen, Switch (NO-NC) çıkış seçenekleri
- M16, G1/2’’, G1’’ ve G1-1/2’’ mekanik bağlantı çeşitleri
- IP67 koruma sınıfı
- Yüksek doğruluk ve kararlılık
| Brand |
Atek |
|---|---|
| Besleme Voltajı |
12…24VDC —> 4-20mA (3 Telli),0.5-4.5VDC, 0-5VDC, RS485, CANopen |
| Max. yük akımı |
1A (sink), 100mA (source) |
| Bağlantı |
M12/4 pin |
| Kısa Devre Koruması |
Var |
| Ters Polarite Koruması |
Var |
| Aşırı Yük Koruması |
Var |
| Çıkış Tipi |
Sink (NPN) veya source (PNP) |
| Çıkış Durumu |
Sink: normalde açık/ normalde kapalı |
| Gövde |
AISI 316L |
| Prob |
FEP |
| Mekanik Bağlantı |
M16, G1/2’’, G1’’ ve G1-1/2’’ |
| Koruma Sınıfı |
IP67 (karşılık konnektörü takılıyken) |
| Sıcaklık Aralığı |
Soğutucusuz Model: -40°C … +85°C |
•Sıvı tankları
•Glikol tankları
•Gıda makinaları
•Soğutma sıvı tankları
•Temiz su depoları
•Yağ tankları
•Yüksek sıcaklıklı tanklar
•Düşük iletkenli sıvı
•Tahıl deposu
•Çimento silosu
•Kum
•Sıcak yapışkan ve yüksek viskoziteli asit ve kimyasal sıvılar
