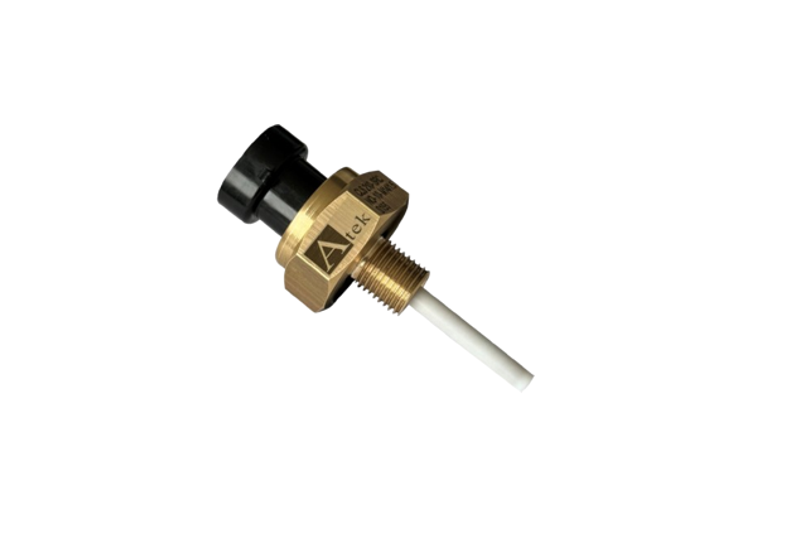

CLS 211 Kapasitif Seviye Sensörü || ATEK || Made in Türkiye
Mineral yağlarda kullanıma uygun
Sipariş aşamasında 0-40sn arasında alarm gecikme süresi seçilebilir
40 Bar basınç dayanımı
Sink (NPN) veya Source (PNP) çıkış tipi
IP67 koruma sınıfı
Mineral yağlarda seviye ölçümü için uygun, sink (NPN) veya source (PNP) çıkış, 0-40sn arasında seçilebilir alarm gecikme süresi
| Uygulama | Max Basınç | Sıcaklık Aralığı | Çıkış Tipi | Mekanik Bağlantı | Koruma | Datasheet |
|---|---|---|---|---|---|---|
| Mineral yağlar | 40 bar | -40°C … +125°C | Sink (NPN) veya Source (PNP) | 1/4”NPTF, 3/8”NPTF, 1/2”NPTF, 1/2”BSPP, 1/2”BSPT, M14x1.5, M18x1.5 | IP67 |  |
- Mineral yağlarda kullanıma uygun
- Sipariş aşamasında 0-40sn arasında alarm gecikme süresi seçilebilir
- 40 Bar basınç dayanımı
- Sink (NPN) veya Source (PNP) çıkış tipi
- Yüksek doğruluk ve kararlılık
- IP67 koruma sınıfı
| Brand |
Atek |
|---|---|
| Besleme Voltajı |
9-36VDC |
| Besleme Akımı |
<9mA |
| Max. yük akımı |
1A (sink), 20mA (source) |
| Alarm gecikme süresi |
Standart: 10 sn |
| Bağlantı |
4 pinli Delphi Packard Metri-Pack 150 serisi konnektör |
| Enerjilendirme gecikmesi |
0…10sn (fabrikada ayarlanır) |
| Enerjilendirme durumu |
“Sıvıda” veya “sıvıda değil” (fabrikada ayarlanır) |
| Kısa Devre Koruması |
Var |
| Ters Polarite Koruması |
Var |
| Aşırı Yük Koruması |
Var |
| Çıkış Tipi |
Sink (NPN) veya source (PNP) |
| Çıkış Durumu |
Sink: normalde açık/ normalde kapalı (sıvı içinde) (fabrikada ayarlanır) |
| Gövde |
Pirinç |
| Prob |
PTFE |
| Terminaller |
Pirinç, kalay kaplama |
| Contalar |
FVMQ |
| Mekanik Bağlantı |
1/4”NPTF, 3/8”NPTF, 1/2”NPTF, 1/2”BSPP, 1/2”BSPT, M14x1.5, M18x1.5 |
| Koruma Sınıfı |
IP67 (karşılık konnektörü takılıyken) |
| Max. basınç |
40 Bar |
| Sıcaklık Aralığı |
Sıvı: -40°C … +130°C |
Tipik olarak motorlarda veya hidrolik aktüatörlerde kullanılan, pirinç, PTFE ve FVMQ ile uyumlu mineral yağların seviye ölçümü için kullanılır.
• Güverte vinçleri ve mobil vinçler
• Yangın söndürme ekipmanları
• Tomruk taşıyıcıları
• Hidrolik presler
• Denizcilik dümen üniteleri
• Güç kaynakları
• Atık yönetimi, damperli ve forklift kamyonlar
• Ekskavatörler
• Hasat makineleri
• Atık balyalama makineleri
• Konteyner istifleyiciler
• Tekerlekli yükleyiciler
• Delme ekipmanları
• Endüstriyel Güç Üniteleri
