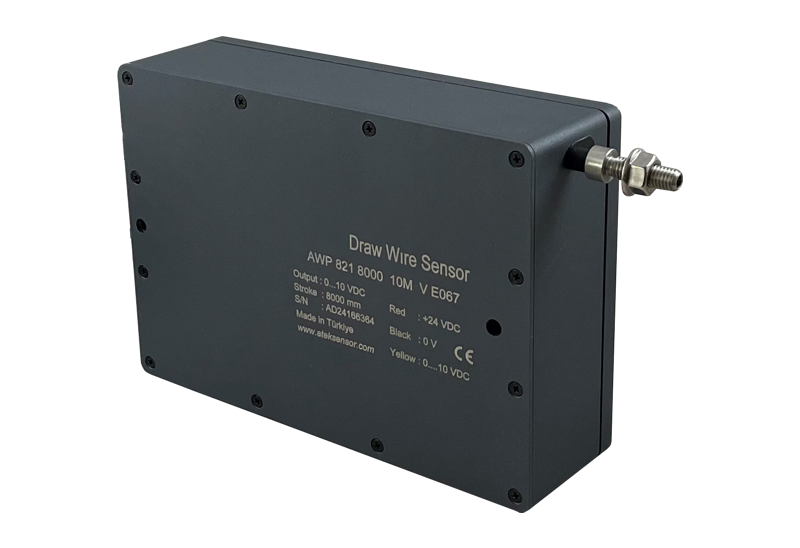

AWP 821 İpli Potansiyometre || ATEK || Made in Türkiye
8000 mm’ye kadar farklı strok (ölçme) boyları (opsiyonel farklı stroklar)
±%0.5 FS linearite
Potansiyometrik, 0-10 VDC, 4-20 mA veya CANopen çıkış seçenekleri
Redundant çıkış seçeneği
IP54 koruma sınıfı (opsiyonel IP67)
Potansiyometrik ölçüm; sağlam paslanmaz çelik ip; uzun mesafeli ölçümler için uygun; alüminyum gövde; şok ve vibrasyonlara karşı dirençli
| Ölçme Boyu | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|
| 8000 mm’ye kadar farklı ölçme boyları (opsiyonel diğer stroklar) | Potansiyometrik, 4-20 mA, 0-10 VDC veya CANopen | IP 54 (opsiyonel IP67) | ±%0,5 FS |  |
- 8000 mm’ye kadar farklı strok (ölçme) boyları (opsiyonel farklı stroklar)
- ±%0.5 FS linearite
- Potansiyometrik, 0-10 VDC, 4-20 mA analog çıkışlı veya CANopen çıkışlı model seçenekleri
- Redundant çıkışlı model seçeneği
- IP54 koruma sınıfı (opsiyonel IP67)
- Kompakt tasarım
- Kolay montaj
- Şok / Vibrasyona dirençli yapı
- Alüminyum gövde
| Brand |
Atek |
|---|---|
| Strok (ölçme) boyu |
8000 mm'ye kadar farklı ölçme boyları (opsiyonel farklı stroklar) |
| Linearite |
±%0.5 FS |
| Besleme Gerilimi |
‘A’ ve ‘V’ modellerinde: 12…30 VDC |
| Sinyal Çıkışı Tipi |
Potansiyometrik |
| Ölçme Tipi |
Potansiyometrik |
| Direnç |
5 KΩ (standart), 10 KΩ |
| Maksimum Hız |
0.5 m/s |
| Gerekli Kuvvet |
12 N |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Malzeme |
Gövde: Alüminyum |
| IP Koruma Sınıfı |
IP54 (opsiyonel IP67) |
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
