ILT-110 Serisi İndüktif Lineer Cetveller || ATEK || Made in Türkiye
Temassız indüktif ölçüm teknolojisi
Absolute çalışma
Analog, SSI, CANopen, RS-232 veya RS-485 arayüz seçenekleri
Çok yönlü montaj olanağı
Dayanıklı, sağlam gövde
IP64 koruma sınıfı
Sağlam profil içinde temassız ve indüktif prensip ile ölçüm; mekanik sürtünmesiz çalıştığından sonsuz mekanik ömür, absolute yani elektrik kesilmesinde pozisyon bilgisini kaybetmeme özelliği
| Ölçüm Aralığı | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 100 – 1000 mm | Analog(Akım veya Voltaj), SSI, CANopen, RS-232, RS-485 | IP 64 | ≤±%0.025 FS |  |
- İndüktif ölçüm teknolojisi
- Absolute çalışma
- Elektromanyetik alana karşı dayanıklı
- Temassız ölçüm
- Durum LEDİ
- Çok yönlü montaj olanağı
- 1 µm çözünürlük
- 500 Hz yüksek yenileme hızı
- Şok ve vibrasyona karşı dayanıklı
- Analog, SSI, CANopen, RS-232 veya RS-485 arayüz seçenekleri
- IP64 koruma sınıfı
| Brand |
Atek |
|---|---|
| Strok Değeri |
100 mm…500 mm arasında 50 mm’lik adımlarla, |
| Çözünürlük |
Analog: 16 bit |
| Sinyal yayılım gecikmesi |
2, 3, 4, 5, 6, 8, 10 ms (filtre seçimine göre) |
| Tekrarlanabilirlik |
< ± %0.012 FS (sinyal yayılım gecikmesi 10 ms iken) |
| Absolute Linearite |
≤ ± %0.025 FS (min. ± 100 μm) (sinyal yayılım gecikmesi 10 ms iken) |
| Linearite (Doğrusallık) |
% 0,1 – % 0,4 FS |
| Çıkış Sinyalleri |
Analog çıkış: 0-10V, 0.5-4.5V, 0-5V, 0-20 mA, 4-20 mA |
| Çıkış Update Hızı |
500 Hz max. |
| Besleme gerilimi |
Analog modellerde 15…33 VDC |
| Güç tüketimi |
0.5W |
| Voltaj aşımı koruması |
33VDC |
| Kısa devre koruması |
Var |
| Mekanik bağlantı |
Ayarlanabilir (hareketli) montaj ayakları |
| Koruma Sınıfı |
IP64 |
| Çalışma Sıcaklığı |
-20°C … +70°C |
| Ömür |
Sınırsız mekanik ömür |
| Elektriksel bağlantı şekli |
Kablolu veya soketli |
Benzer Ürünler
Temassız ölçüm IP68 koruma sınıfı Dijital SSI, CANopen, strt-stop Incremental çıkış seçenekleri Analog çıkış seçenekleri Dayanıklı, sağlam gövde Galvanik izolasyon ile EMC koruması
Sağlam profil içinde temassız ve manyetostiriktif prensip ile ölçüm yapar. Sürtünmesiz olarak çalıştığı için sonsuz mekanik ömür sunar. Absolute olarak çalıştığı için elektrik kesilmelerinde pozisyon bilgisini kaybetmez. Kir, toz veya neme karşı duyarsızdır ve bu nedenle zorlu endüstriyel ortamlarda çalışmaya uygundur.| Ölçüm Aralığı | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 50 - 4250 mm | Analog(Akım veya Voltaj), Start-Stop, SSI, Incremental, CANopen | IP 68 | ≤±%0.02 FS | |
Hassas potansiyometrik ölçüm 10 mm ile 100 mm arasında farklı ölçme boyları %0,075'e kadar üstün linearite 100 milyona varan hareket ömrü Kablolu veya soketli model IP40 koruma sınıfı
Hassas ve uygun maliyetli pozisyon ölçümü; kompakt dizayn; yüksek hızlarda çalışabilme; yüksek tekrarlanabilirlik değeri: 0,002 mm; mili dışarı iten geri itme yaylı| Ölçme Boyu | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 10 mm ile 100 mm arasında farklı ölçme boyları | Analog (potansiyometrik) | IP 40 | ±%0,075 | |
Manyetik ölçüm İnkremental enkoder çıkışı Taşınabilir referans noktası 2000 mm ‘ye kadar strok değerleri 1 µm'den başlayan çözünürlük seçenekleri IP65 koruma sınıfı Delem, Cybelec, ESA ve STEP cihazlarla uyumlu
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı| Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
|---|---|---|---|---|---|
| 2000 mm'ye kadar |
Push-Pull, TTL RS422 Line Driver |
IP 65 | B2 | 1µm, 5µm, 10µm, 25µm, 50µm, opsiyonel diğer çözünürlükler | |
Manyetik temassız ölçüm İnkremental enkoder çıkışı Sabit Z referans noktası 50 … 2000 mm arasında farklı ölçme boyları 5 µm'den başlayan çözünürlük seçenekleri IP67 koruma sınıfı LED gösterge Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı| Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
|---|---|---|---|---|---|
| 2000 mm'ye kadar |
Push-Pull, TTL RS422 Line Driver |
IP 67 | B2 | 5µm, 10µm, 25µm, 50µm, 62.5µm | |
Temassız ve sürtünmesiz çalışma 1000 mm'ye kadar hassas ölçüm 5 µm'den başlayan çözünürlük seçenekleri Push-Pull, TTL RS422 Line Driver çıkış Çift taraftan mafsallı IP 65 Koruma sınıfı
Manyetik prensiple çalışan çift taraftan mafsallı lineer enkoder; temassız çalıştığından sonsuz mekanik ömür; 3 m/s'ye kadar yüksek çalışma hızı| Maksimum Ölçüm Boyu | Çıkış | Koruma | Çözünürlük | Datasheet |
|---|---|---|---|---|
| 1000 mm'ye kadar |
Push-Pull,
TTL RS422 Line Driver |
IP 65 | 5 µm, 10 µm, 20 µm, 25 µm, 62.5 µm, 80µm, 100 µm | |

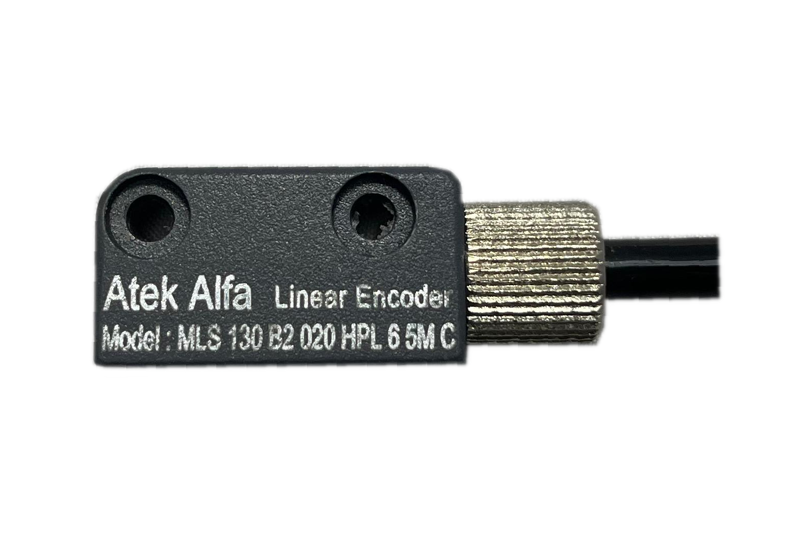

Manyetik ölçüm Küçük boyut 100 metreye kadar ölçüm 1 μm’den 100 μm’ye kadar çözünürlük Spiralli ve kablolu seçenekler IP67 koruma sınıfı
Manyetik bant üzerinde temassız ölçüm yapabilen okuyucu sensör; entegre edilmiş bant sıyırıcıları sayesinde nem, yağ, toz gibi çevresel etkenlere karşı ekstra dayanıklı; kablolu veya spiralli model seçenekleri| Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
|---|---|---|---|---|---|
| 100 m'ye kadar |
Push-Pull, TTL RS422 Line Driver |
IP 67 | B2, B5 |
1µm, 5µm, 10µm, 25µm, 62.5 µm, 80µm, 100µm, opsiyonel diğer çözünürlükler |
|
