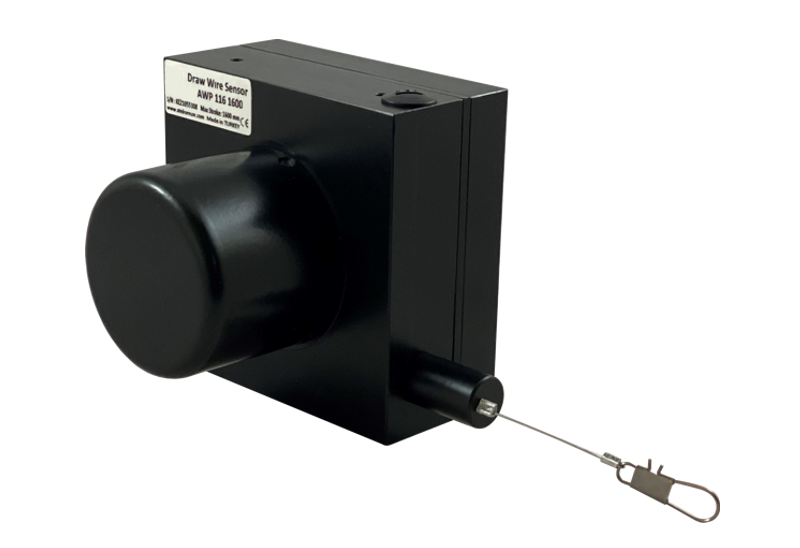

AWP 116 İpli Pozisyon Sensörü || ATEK || Made in Türkiye
2500 mm’ye kadar farklı strok (ölçme) boyları
Delrin gövde, paslanmaz çelik ölçüm teli
±%0.5 FS linearite
Potansiyometrik çıkış
IP40 koruma sınıfı
Potansiyometrik ölçüm ve çıkış; yüksek doğruluk; sağlam paslanmaz çelik ip; delrin gövde; şok ve vibrasyonlara karşı dirençli
| Ölçme Boyu | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|
| 1600, 2100, 2500 mm | Potansiyometrik | IP40 | ±%0,5 FS |  |
- 2500 mm’ye kadar farklı ölçme boyları
- Sağlam paslanmaz çelik ölçüm teli
- Delrin gövde
- Potansiyometrik çıkış
- IP40 koruma sınıfı
- Kompakt tasarım ve kolay montaj
- Şok / Vibrasyona dirençli yapı
| Brand |
Atek |
|---|---|
| Ölçüm Prensibi |
Potansiyometrik |
| Besleme Gerilimi |
42V max. |
| Sinyal Çıkış Tipi |
Potansiyometrik |
| Direnç |
5 KΩ (standart), 10 KΩ |
| Linearite |
±%0.5 FS |
| Strok (ölçme) Boyu |
1600, 2100, 2500 mm |
| Max Hız |
0.5 m/s |
| Ağırlık |
≈ 660 gr |
| Koruma Sınıfı |
IP40 |
| Çalışma sıcaklığı |
-25 … +85 °C |
| Malzeme |
Gövde: Delrin |
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
