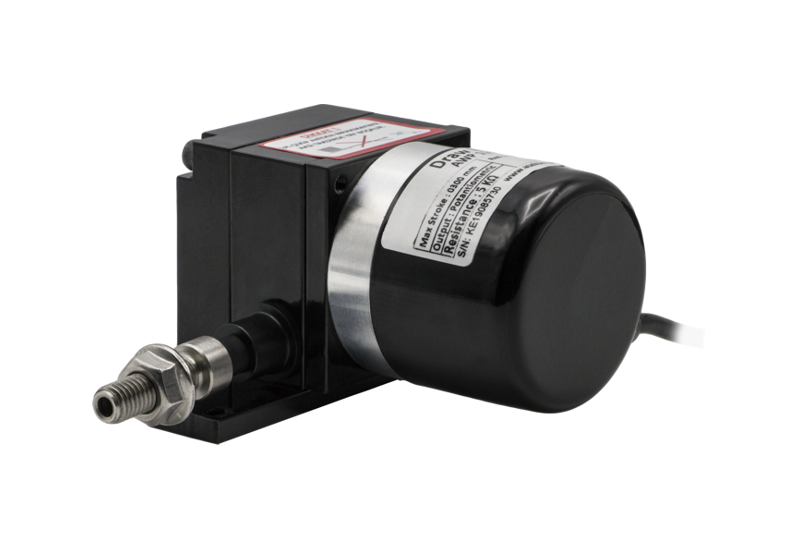

AWP 110 İpli Potansiyometre || ATEK || Made in Türkiye
100 mm ile 1200 mm arasında değişen farklı strok (ölçme) boyları
±%0.5 FS linearite
Potansiyometrik, 0-10 VDC veya 4-20 mA analog çıkış
Küçük Yapı
IP53 koruma sınıfı
Potansiyometrik ölçüm; sağlam paslanmaz çelik ip; küçük ve eloksallı alüminyum gövde; şok ve vibrasyonlara karşı dirençli
| Ölçme Boyu | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|
| 100 mm ile 1200 mm arasında değişen farklı ölçme boyları | Potansiyometrik, 4-20 mA veya 0-10 VDC | IP 53 | ±%0,5 FS |  |
- 100 mm ile 1200 mm arasında değişen farklı strok (ölçme) boyları
- ±%0.5 FS linearite
- Potansiyometrik, 0-10 VDC veya 4-20 mA analog çıkışlı model seçenekleri
- Küçük yapı
- IP53 koruma sınıfı
- Kompakt tasarım
- Kolay montaj
- Şok / Vibrasyona dirençli yapı
- Alüminyum anodize gövde
| Brand |
Atek |
|---|---|
| Strok (ölçme) boyu |
100 mm ile 1200 mm arasında değişen farklı strok (ölçme) boyları |
| Linearite |
±%0.5 FS |
| Besleme Gerilimi |
‘A’ ve ‘V’ modellerinde: 12…30 VDC |
| Sinyal Çıkışı Tipi |
Potansiyometrik |
| Ölçme Tipi |
Potansiyometrik |
| Direnç |
5 KΩ (standart), 10 KΩ |
| Maksimum Hız |
0.5 m/s |
| Gerekli Kuvvet |
5 N |
| Çalışma Sıcaklığı |
25°C … +85°C |
| Malzeme |
Gövde: Alüminyum/Çelik/plastik |
| Bağlantı Kablosu boyu |
3m (standart), 5m, 10m |
| IP Koruma Sınıfı |
IP53 |
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
