SIKÇA SORULAN SORULAR

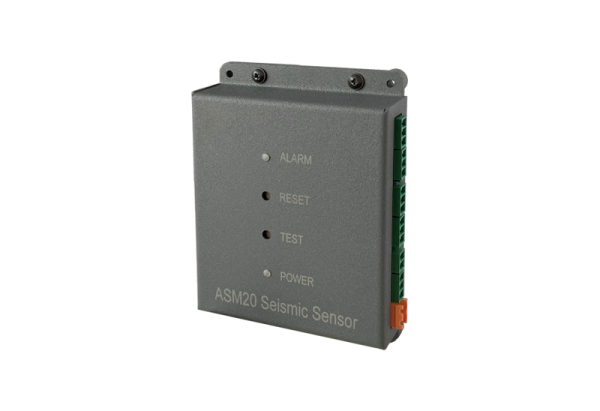

1. Deprem Sensörü nedir? Ne amaçla kullanılır?

Cihazın kullanım amacı; deprem anında oluşan sismik titreşimleri algılayarak uyarı vermek ve kontrol çıkışları sayesinde deprem sırasında çalışması tehlike yaratacak;  jeneratör, elektrik paneli, asansör vb. cihazları otomatik olarak devreden çıkarmaktır. Ayrıca, deprem  anında sesli ve görsel uyarı verir.

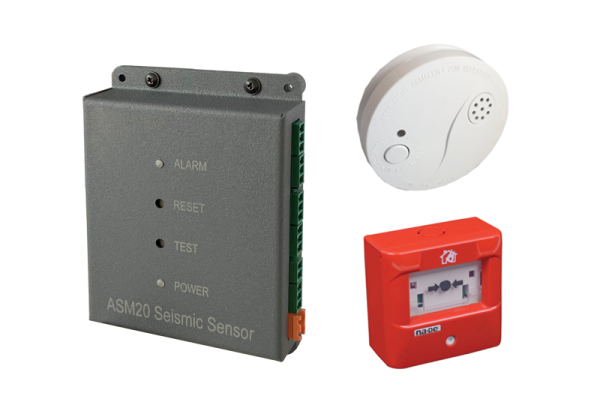

Ayrıca cihaz üzerinde 1 adet yangın/gaz dedektörü girişi ve 1 adet yangın alarm butonu girişi bulunmaktadır. İstenildiği taktirde buton girişine yangın alarm botunu; yangın/gaz dedektörü girişine ise gaz alarm dedektörü, duman dedektörü ve izlenmesi istenen diğer sistemlerin bağlantısı yapılabilir. Böylece tek bir cihaz üzerinden hem deprem algılanır hem de diğer sistemlerden gelen alarm durumları izlenebilir.

Ürün deprem ve yangın anında;

• Sesli alarm vererek sizi uyarır. Örneğin gece uyurken depremin ilk titreşimlerinde veya yangın durumunda sizi uyandıracak seviyede ses verir. Böylece depreme veya yangına uyurken yakalandığınız zaman sizi uyandırarak daha önce oluşturduğunuz güvenli bölgeye geçiş için zaman tanır.
• Elektrik tesisatını devre dışı bırakarak, elektrik kontağından doğacak olan yangın riskine karşı korunma sağlar
• Acil durum aydınlatma armatürlerinin otomatik olarak çalışmasını sağlar
• Asansörlerin en yakın kata indirilerek durdurulmasını sağlar
• Jeneratörlerin kapanmasını sağlar

Sensör üzerinde bu amaçlarla kullanılmak üzere  4 adet kuru kontak röle çıkışı (220VAC veya 24VDC): Deprem röleleri, deprem algılandığında, Yangın röleleleri, harici gaz/yangın dedektörü veya yangın butonu girişinden alarm geldiğinde aktif olur.

2. Cihaz hangi deprem şiddetinde alarm verir? Deprem olduktan sonra ve sistem alarm verdikten sonra tekrar nasıl normal çalışma durumuna geri döner?

Sensör, Kandilli Rasathanesi’nin belirlediği ve zorunlu olan TSE standartlarında belirtilen sarsıntı şiddetinde devreye girer. Bu şiddet mevcut zemine göre farklılık gösterebilir fakat 5 şiddeti gibi düşünebilirsiniz. Deprem büyüklüğü değil, şiddeti 5 gibi olunca devreye girer.

3. Cihaz depremi önceden algılar mı, kaç saniye sonra uyarı verir?

Cihaz bir deprem erken uyarı cihazı değildir. Asıl kullanım amacı, deprem anında oluşan sismik titreşimleri algılayarak uyarı vermek ve kontrol çıkışları sayesinde deprem sırasında çalışması tehlike yaratacak; doğalgaz, jeneratör, elektrik paneli, asansör vb. cihazları otomatik olarak devreden çıkarmaktır. TSE’nin belirlediği ivme ve frekansta bir deprem olduğunda cihaz direkt uyarı verir. Standarda göre 5 saniye altında algılama yapılması gerekir. Cihazımız ise ortalama 1 saniye içinde uyarı verir.

4. Cihaz deprem dışındaki titreşimlerden etkilenir mi? Bunları algılayıp alarm verir mi?

Cihaz Kandilli Rasathanesinin belirlediği ve TSE standardında belirtilen değerlere göre alarm verir. Bu sayede hatalı titreşimler filtrelenmiş olur, görece zararsız küçük depremlerde ve diğer titreşimlerde sistemlerin çalışması aksamadan devam eder. Gerçek deprem durumunda ise deprem uyarısı kesin olarak verilir ve çıkışlar aktif olur.

5. Cihazda hangi çıkışlar mevcuttur ve bu çıkışlar hangi sistemlere bağlanabilir?

Sensör üzerinde  deprem veya yangın anında asansör, elektrik panosu, acil aydınlatma sistemleri ve jeneratörleri kontrol etmek için 4 adet kuru kontak röle çıkışı (220VAC veya 24VDC) bulunmaktadır.

Deprem röleleri, deprem algılandığında, Yangın röleleri, harici gaz/yangın dedektörü veya yangın butonu girişinden alarm geldiğinde aktif olur.

6. Cihaz Deprem veya Yangın anında hangi fonksiyonları gerçekleştirir?

• Sesli alarm vererek sizi uyarır. Örneğin gece uyurken depremin ilk titreşimlerinde veya yangın anında sizi uyandıracak seviyede ses verir. Böylece depreme veya yangına uyurken yakalandığınız zaman sizi uyandırarak daha önce oluşturduğunuz güvenli bölgeye geçiş için zaman tanır.
• Elektrik tesisatını devre dışı bırakarak, elektrik kontağından doğacak olan yangın riskine karşı korunma sağlar
• Acil durum aydınlatma armatürlerinin otomatik olarak çalışmasını sağlar
• Asansörlerin en yakın kata indirilerek durdurulmasını sağlar.

7. Deprem sensörü elektrikler kesildiğinde çalışmasına devam edebilir mi?

Bu ürünümüzde herhangi bir akü bulunmamaktadır. Enerji kesildiğinde çalışmaz. Bu sebeple elektrik kesintisi gibi durumlar için beslemesi ups vb sistemler üzerinden sağlanabilir.

8. Cihaz algıladığı deprem olaylarını hafızasında tutar mı? Bu kayıtlar panel üzerinden görüntülenebilir veya silinebilir mi? Kayıtlar başka yere aktarılabilir mi?

ASM20 cihazımızda deprem kayıt özelliği yoktur. Deprem kayıt özelliği için ASM10 ürünümüz tercih edilmelidir.

9. Cihaz nereye monte edilmelidir?

Bireysel kullanıcılar; daire içinde kolon ya da kiriş gibi sağlam bir alana monte etmelidir.

Bina için kullanılacaksa;

• Bina içerisinde kapalı bir ortam seçilmelidir.
• Cihaz kontrol için diğer sistemlere bağlanacaksa, uygulama yerine en yakın mesafe tespit edilir.
• Cihazın yerden minimum 150 -180 cm yukarıda, göz seviyesinde olmasına dikkat edilmeli.
• Gerektiğinde müdahale için uygun genişlikte bir alana ve kablo girişlerini engellemeyecek şekilde olmalıdır.
• Araçların geçişi esnasında çarpmayacakları bir konumda,
• Depremi şiddetinde algılayabilmesi için sağlam bir zemine (kolon yada kiriş) sıkıca ve terazisinde montaj yapılmalıdır.

10. Cihaz kurulumu/montajı nasıl yapılır, herhangi bir ayara gerek var mıdır? Fişe takınca direkt çalışır mı?

Cihaz kolon, kiriş gibi sağlam bir alana ve terazisinde monte edildikten sonra enerjisi verilir ve deprem sensörünüz herhangi bir ayar yapmaya gerek kalmadan direkt kullanıma hazırdır (offset (konum algılama) ayarını otomatik olarak yapar).

Röle çıkışları ve dedektör girişleri kullanılacaksa yetkili kişilerce bu bağlantılar da yapılmalıdır. Kullanılmayacaksa bağlanması zorunlu değildir.

11. Sensör alarm verdiğinde nasıl susturulur/resetlenir?

Herhangi bir alarm durumunda paneli resetlemek için cihaz offset konumuna geldikten sonra (panel normal konuma geldikten sonra ve herhangi bir sarsıntı veya yangın alarmı yokken) cihaz üzerindeki reset butona tornavida gibi sivri bir cisimle yaklaşık 3 sn boyunca basılı tutulup sonra bırakılır. Bu durumda alarm durumu ve çıkışlar resetlenir.

Test butonuna 1 kez basıldığında ise buzzer/alarm susturulabilir. Fakat röleler çıkış vermeye devam eder.

12. Cihaz nerelerde kullanılır? Binalarda deprem sensörü kullanmak kanunen zorunlu mudur?

Cihaz bireysel konutlardan sitelere, okullardan hastanelere ve fabrikalardan büyük endüstriyel tesislere kadar her alanda kullanıma uygundur.

Binaların yangından korunması yönetmeliğine göre; belirli bir yüksekliği geçen binalarda deprem anında asansörün en yakın katta durdurulup kapısını açması ve doğalgazı kesme işlemi için deprem sensörü kullanılması zorunludur. İlgili maddeler aşağıda verilmiştir.

Resmi gazetede yayınlanan yönetmelik için linke tıklayabilirsiniz: https://www.resmigazete.gov.tr/eskiler/2007/12/20071219-2.htm

Asansörle ilgili madde (Madde 160-C): Birinci ve ikinci derece deprem bölgelerinde bulunan yapı yüksekliği 51.50 m’den fazla olan binalarda deprem sensörü kullanılması ve asansörlerin deprem sırasında en uygun kata gidip, kapılarını açıp, hareket etmeyecek tertibat ve programa sahip olması zorunludur.

Doğalgaz ile ilgili madde (Madde 112-J): Birinci ve ikinci derece deprem bölgelerinde bulunan ve bina yüksekliği 21.50 m’den fazla olan otel ve motel gibi konaklama tesisleri, toplanma amaçlı binalar, sağlık, eğitim, ticaret ve sanayi binaları ile yüksek binaların ana girişinde, sarsıntı olduğunda gaz akışını kesen tertibat, gaz dağıtım şirketi veya yetkili kıldığı kuruluş tarafından yaptırılır ve belediye gaz dağıtım şirketi tarafından kontrol edilir. Gaz akışını kesen tertibat herhangi bir nedenle gaz akışını kestiği takdirde kesilen gazın tekrar açılması için bir bedel talep edilemez.

13. Cihaz asansörlere bağlamak için uygun mudur?

Ürünümüzde 4 adet röle çıkışı bulunmaktadır. Rölelerin ikisi deprem anında, ikisi yangın anında aktif olur. Bu röleleri asansör panonuza bağlayabilirsiniz. Deprem veya yangın anında bu çıkışlar aktif olacak ve asansörün en yakın katta durup kapılarını açmasını sağlayacaktır.

14. Cihaz elektrik panosuna bağlamak için uygun mudur?

Ürünümüzde 4 adet röle çıkışı bulunmaktadır. Rölelerin ikisi deprem anında, ikisi yangın anında aktif olur. Bu röleleri elektrik panonuza bağlayarak deprem veya yangın anında kontak vermesini ve elektriğin kesilmesini sağlayabilirsiniz.

15. Cihaz deprem anında sesli uyarı verir mi? Kaç desibel ses verir?

Cihaz üzerinde bulunan dahili buzzer sayesinde deprem anında sesli uyarı verir. Dahili buzzer ses seviyesi minimum 85db’dir. Bireysel konut kullanıcıları için, gece uyurken depremin ilk titreşimlerinde sizi uyandıracak seviyede ses verir. Böylece depreme veya yangına uyurken yakalandığınız zaman sizi uyandırarak daha önce oluşturduğunuz güvenli bölgeye geçiş için zaman tanır.

Dahili buzzer dışında panel çıkışlarından birine harici siren bağlayarak, daha yüksek ses seviyesi de elde edebilirsiniz.

16. Ürünün kurulumu ve bağlantıları kimin tarafından yapılır?

Asansör ve elektrik panosuna bağlantısı; yetkili asansör veya elektrik firması tarafından kılavuzda yer alan montaj talimatlarına uygun şekilde yapılmalıdır.

17. Ürünün çalışma ortam koşulları nedir? Açık bir alana monte edilebilir mi?

Cihazın çalışma sıcaklığı: -10°C … +60°C derece arasındadır.

Cihaz, bina içerisine (kapalı alana) monte edilmelidir.

18. Sensörün uzaktan izleme veya uzaktan erişim özellikleri var mı? Sensörün durumu ve verileri uzaktan takip edilebilir mi?

Sensör üzerinde dahili olarak haberleşme sistemi veya uzaktan erişim özelliği yoktur. Ancak röle çıkışlarından birini uygun sisteminize bağlayarak deprem veya yangın anında sisteminize kontak çıkışı vermesini sağlayabilirsiniz.

19. Deprem sonrasında kesilen sistemleri (doğalgaz, elektrik vb.) aktif hale/normal çalışma durumuna getirmek için ne yapılması gerekir? Deprem bitince sistem otomatik olarak eski haline döner mi?

Cihaz deprem çıkışı vermesi durumunda; deprem resetlemesi yapıldığında, bütün çıkışlar resetlenir ve normal çalışmasına ve ölçüme devam eder.

20. Ürünün servis ağı mevcut mudur? Arıza yaptığında ne yapılması gerekir?

Evet. Arıza durumunda ürünü iletişim bilgilerinde yer alan firma adresimize getirebilir veya kargo ile yollayabilirsiniz.

Aşağıda olası arıza durumları ve nasıl giderileceği belirtilmektedir.

-“Sensör Hatası” durumunda: Tornavida gibi sivri bir cisim yardımıyla cihaz üzerindeki reset butona yaklaşık 3 sn boyunca basılı tutulup bırakılır. Böylece cihaz kendini resetler (kapanıp açılır). İkinci resetlemede hata hala devam ederse lütfen üreticiyle iletişime geçiniz. “Sensör Hatası” uyarısı geçerse firmamıza gönderilmesine gerek yoktur ama hata geçmez ise cihazın firmamıza gönderilmesi ve ivme ölçerin değiştirilmesi gerekmektedir.
