AJS 600 Serisi Joystickler, Hall-effect || ATEK || Made in Türkiye
Temassız – Hall effect ölçüm
Çift eksen
CANopen veya analog çıkış
Konfigüre edilebilir buton ve kavrama seçenekleri
Dead man switch
11 bit çözünürlük
IP67 koruma sınıfı
Temassız hall-effect ölçüm teknolojisi; çift eksen; CANopen veya analog çıkış; ergonomik yapı; hassas kontrol; konfigüre edilebilir buton ve kavrama seçenekleri
| Çözünürlük | Eksen | Hareket Açısı | Çıkış | Koruma | Datasheet |
|---|---|---|---|---|---|
| 11 Bit | 2 eksen (X,Y) | ±20° | CANopen veya Analog | IP 67 |  |
- Temassız – Hall effect ölçüm teknolojisi
- Çift eksen
- Mobil makinalar için özel tasarım
- Sağlam yapı, uzun çalışma ömrü
- Konfigüre edilebilir buton ve kavrama seçenekleri
- Opsiyonel Dead man switch
- Her yönde 5 milyon kullanım ömrü
- Elektromanyetik alana karşı dayanıklı
- 0-10V, 0-5V, 0.5-4.5V, 0-20mA, 4-20mA veya CANopen çıkış seçenekleri
- IP67 koruma sınıfı
| Brand |
Atek |
|---|---|
| MEKANİK ÖZELLİKLER |
–> |
| Hareket Açısı |
±20° (her iki eksen) ±1 tolerans |
| Çalışma kuvveti (X, Y ekseni) |
6N±1N |
| Ömür |
5 milyon ömür çevrimi |
| Malzeme |
Şaft: Paslanmaz Çelik |
| ÇEVRESEL ÖZELLİKLER |
–> |
| Koruma Sınıfı |
IP67 |
| Çalışma Sıcaklığı |
-40°C…+85°C |
| Depolama Sıcaklığı |
-40°C…+85°C |
| Nem |
% 10… % 90 RH |
| ANALOG VERSİYON İÇİN ELEKTRİKSEL ÖZELLİKLER |
–> |
| Analog Versiyon İçin - Sensör tipi |
Hall-effect, 2 eksen |
| Analog Versiyon İçin - Çözünürlük |
11 bit |
| Analog Versiyon İçin - Besleme Voltajı |
15 … 30 VDC |
| Analog Versiyon İçin - Besleme Akımı |
≤40 mA (eksen başına) |
| Analog Versiyon İçin - Ters Polarite Koruması |
Var |
| Analog Versiyon İçin - Kısa devre koruması |
Var |
| Analog Versiyon İçin -Voltaj aşımı koruması |
33 volta kadar |
| Elektriksel Arayüz- |
4-20 mA, 0-20 mA, 0-10V, 0-5V, 0.5-4.5V |
| Merkez doğruluğuna dönüş- |
± % 2 |
| Yük direnci |
Akım çıkışlı model için; min 250 Ω |
| CANOPEN VERSİYON İÇİN ELEKTRİKSEL ÖZELLİKLER |
–> |
| Sensör tipi |
Hall-effect, 2 eksen |
| Çözünürlük |
11 bit |
| Besleme Voltajı |
8 … 30 VDC |
| Besleme Akımı |
≤40 mA (eksen başına) |
| Ters Polarite Koruması |
Var |
| Kısa devre koruması |
Var |
| Voltaj aşımı koruması |
33 volta kadar |
| Protokol |
CANopen protokolü: CiA DS-301 V4.02 |
| Kimlik (Node ID) |
1 ile 127 arası LSS ya da SDO ile ayarlanabilir |
| Baud Rate |
10 kBit/s, 20 kBit/s, 50 kBit/s, 100 kBit/s, 125 kBit/s, 250 kBit/s, 500 kBit/s, 800 kBit/s, 1 Mbit/s |
| PDO Veri Hızı (Data Rate) |
100 ms |
| Hata Kontrol |
Heartbeat, Emergency Message |
| PDO |
3 Tx PDO |
| PDO Modları |
Event/Time triggered, Synch/Asynch |
| SDO |
1 server |
| Pozisyon Bilgisi |
Nesne Sözlüğü (Object Dictionary) 0x6020 |
| Sonlandırma Direnci |
Opsiyonel |
- Tarım makineleri
- İnşaat makineleri
- Vinç ve taşıma makineleri
- Ormancılık makineleri
- Mobil araçlar
Benzer Ürünler
Yay geri dönüşlü Çift yönlü elektriksel açı: ±60° (Total 120°) Çift yönlü mekanik açı: ±62,5° (Total 125°) (Merkezde 5°’lik bir ölü bölge vardır) 6 mm şaft (opsiyonel diğer) 36 mm gövde çapı Potansiyometrik çıkış ±%1 linearite 2 milyon tur ömür IP54 koruma sınıfı
Yay geri dönüşlü dairesel potansiyometre; 2 milyona varan hareket ömrü; yaylı yapısı ile kendi kendine geri dönüş özelliği; çift yönlü potansiyometrik çıkış| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|---|
| Elektriksel Açı: ±60° ( total 120°) Mekanik Açı: ±62,5° (Total 125°) |
6 mm |
36mm |
Potansiyometrik |
IP54 |
±%1 | |
Çoğu yağa, yakıta, hidrolik, toz ve solvente karşı dayanıklı 9-32VDC'de 10mA - 5A için mekanik switch Titreşime (5G) dayanıklı Hem dikey hem de açısal harekete izin verecek şekilde tasarlanmış Standart NO, Opsiyonel NC switch çıkışı IP67 koruma sınıfı
Yağ, yakıt, hidrolik ve toza karşı dayanıklı; titreşimlere karşı dayanıklı; ticari araçlar, endüstriyel ekipmanlar, konveyör sistemleri vb. sistemlerde oluşabilecek birçok farklı durum için durum algılama ve çıkış verme| Çalışma Voltaj ve Akım Aralığı | Sıcaklık Aralığı | Gövde Çapı | Çıkış | Koruma | Datasheet |
|---|---|---|---|---|---|
| 12-24V / 10mA-5A | -40°C ... +150°C | 26mm | NC veya NO kontak | IP67 | |
Mineral yağlarda kullanıma uygun Sipariş aşamasında 0-40sn arasında alarm gecikme süresi seçilebilir 40 Bar basınç dayanımı Sink (NPN) veya Source (PNP) çıkış tipi IP67 koruma sınıfı
Mineral yağlarda seviye ölçümü için uygun, sink (NPN) veya source (PNP) çıkış, 0-40sn arasında seçilebilir alarm gecikme süresi| Uygulama | Max Basınç | Sıcaklık Aralığı | Çıkış Tipi | Mekanik Bağlantı | Koruma | Datasheet |
|---|---|---|---|---|---|---|
| Mineral yağlar | 40 bar | -40°C ... +125°C | Sink (NPN) veya Source (PNP) | 1/4”NPTF, 3/8”NPTF, 1/2”NPTF, 1/2”BSPP, 1/2”BSPT, M14x1.5, M18x1.5 | IP67 | |
Basınç Ölçümü, Basınç Transmitteri, Sıcaklık Ölçümü, Sıcaklık Sensörü ve Transmitteri, Yeni Ürünlerimiz
Tek sensör ile basınç ve sıcaklık ölçümü O-ring gerektirmeyen, tamamen kaynaklı Thin-film çelik diyafram yapısı 0…6 ile 0…1000 bar arasında basınç seçenekleri (opsiyonel diğer) -40 … +150°C sıcaklık ölçümü (opsiyonel diğer) 4-20mA, 0-10V, 0.5-4.5V Ratiometric, PT100, PT1000 çıkış seçenekleri G1/4, G1/2, NPT1/4, NPT1/2, M14x1 mekanik bağlantı seçenekleri Yüksek doğruluk ve kararılık
Tek bir sensör üzerinden hem basınç hem sıcaklık ölçümü; O-ring gerektirmeyen, tamamen kaynaklı Thin-film çelik diyafram yapısı; yüksek hassasiyet; EMC ve ters polarizasyon koruması; çok çeşitli analog çıkış ve mekanik bağlantı seçenekleri| Ölçüm Aralığı | Çıkış | Mekanik Bağlantı | Koruma | Datasheet |
|---|---|---|---|---|
| Sıcaklık: -40ºC ... +150ºC (ops. diğer) Basınç: 6... 1000 bar (ops. diğer) | 4-20mA, 0-10V, 0.5-4.5V Ratiometric, RTD | G1/4, G1/2, NPT1/4, NPT1/2, M14x1 vb. | IP65 veya IP67 | |

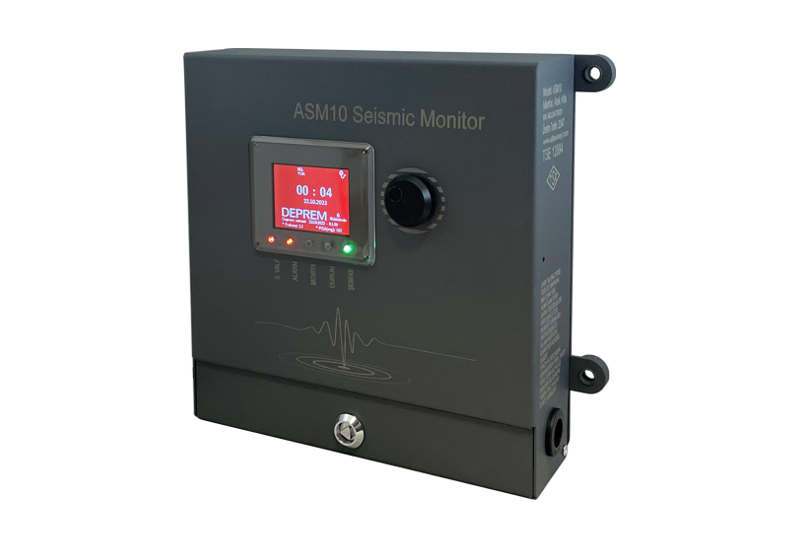

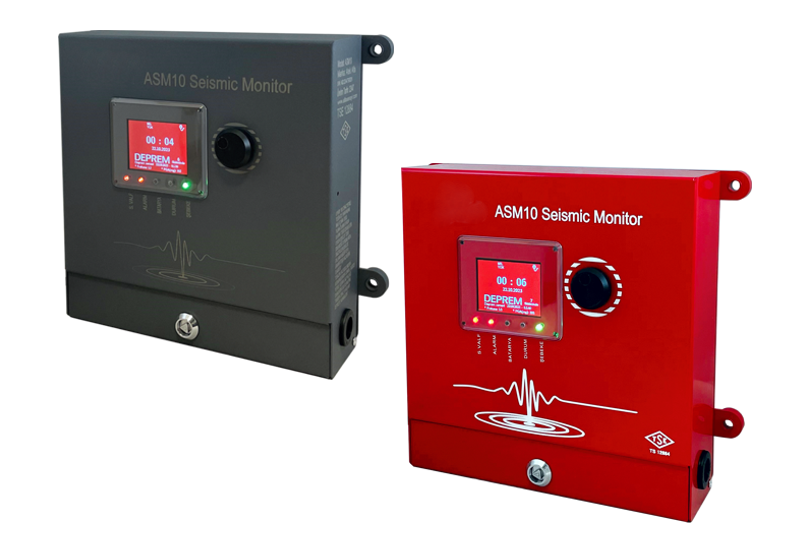

TSE belgeli Boğaziçi Üniversitesi Kandilli Rasathanesi onaylı TS 12884 standardına uygun, 3 eksende sarsıntı algılama Son 100 deprem olayının hafızada tutulması ve menüden görüntülenebilmesi Otomatik offset özelliği Programlanabilir 4 adet kuru kontak röle ve 1 adet 12V 5A solenoid çıkışı 7 dil seçeneği (Türkçe, İngilizce, Almanca, İspanyolca, Portekizce, İtalyanca, Felemenkçe)
