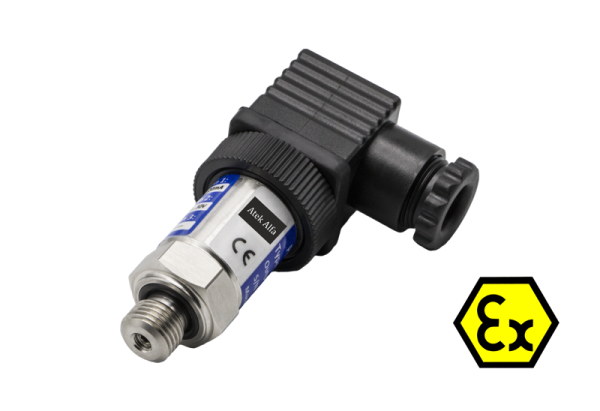

BCX 22 Exproof Basınç Transmitteri || ATEX Sertifikalı || Made in Türkiye

Büyütmek için tıklayın
Atek

II 1G Ex ia IIC T4/T6 Ga
II 1D Ex ia IIIC T120°C / T85°C Da
ATEX ve IECEx
Ex Bölgeleri 0, 1, 2 (gaz); 20, 21, 22 (toz)
100 mBar ile 600 Bar arasında farklı modeller
Analog 4-20mA / 0-10V vb. veya CANopen çıkış
±%0,3 F.S doğruluk
IP65 veya IP67 koruma sınıfı
Kompakt yapı

Patlayıcı ortamlarda kullanıma uygun ATEX sertifikalı; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım


Datasheet
TR
EN
 Basınç Aralığı Çıkış  Koruma Doğruluk Gövde Çapı Datasheet
0…100 mBar, ile 0…600 Bar arasında farklı modeller 0…-100 mBar ile 0…-1 Bar arasında farklı vakumlu modeller 4-20 mA, 0-10 VDC, Ratiometric veya CANopen IP65 veya IP67 ±%0,3 F.S  22mm
  • II 1G Ex ia IIC T4/T6 Ga
  • II 1D Ex ia IIIC T120°C / T85°C Da
  • ATEX and IECEx
  • Ex Bölgeleri 0, 1, 2 (gaz); 20, 21, 22 (toz)
  • Piezorezistif çalışma prensibi
  • 100 mBar ile 600 Bar arasında farklı modeller
  • Analog 4-20mA / 0-10V vb. farklı çıkışlar veya CANopen çıkış
  • Çok çeşitli mekanik bağlantı seçenekleri
  • Uzun vadeli mükemmel çalışma
  • Küçük ve kompakt tasarım
Brand

Atek
Basınç Aralığı

0…100mbar ile 0…600Bar arasında farklı modeller
0…-100mbar ile 0…-1Bar arasında farklı vakum modeller
Çalışma Prensibi

Piezorezistif
Maksimum Basınç Dayanımı

300%F.S. ≤700mbar, 200%F.S. <250Bar, 150%F.S ≥250Bar
*3 ya da 5 kez olabilir
Oring – Sızdırmazlık

Standart NBR , opsiyonel FKM(Viton) yada EPDM
Besleme Gerilimi

4-20 mA: 8 … 32 VDC
0-10 V: 12 … 30 VDC
Ratiometrik: 5 VDC
CANopen: 8…26 VDC
Akım Tüketimi

Maksimum 30mA
Çıkış Sinyali

4…20mA (2 Telli),
0…10VDC,
0.5-4.5 VDC Ratiometric, 0-5 VDC Ratiometric
CANopen
Hassasiyet

±%0,3 F.S @25ᵒC
Cevaplama Süresi

25ms (standart) … nominal basınç arası
1ms, 5ms, 125ms (opsiyonel)
Çalışma Sıcaklığı

-40°C…+85°C
Gövde

Paslanmaz Çelik Gövde – 1.4305 (AISI303)
Opsiyonel paslanmaz 316L ya da Titanyum
Elektriksel Bağlantı

DIN43650-A, DIN43650-C veya M12 soket
Koruma Sınıfı

IP65 yada IP67
**M12 soketli modellerde pres basklı soketli kablo kullanılırsa
Montaj / Sıkma Tork Değeri

15 … 20 Nm
Onay / Uygunluk

ATEX / IECEx, EN IEC 60079-0:2018 / EN 60079-11:2012 normlarına göre
  • Ex Bölgeleri 0, 1, 2 (gaz); 20, 21, 22 (toz)
  • Pnömatik Sistemler
  • Hava kompresörleri
  • Hava Soğutma-Isıtma Sistemleri
  • Su pompaları
  • Sıvı tankları
  • Medikal
  • Kimya endüstrisi
DATASHEET
PDF
PDF
KULLANMA KILAVUZU
PDF
PDF
ATEX BELGESİ
PDF
