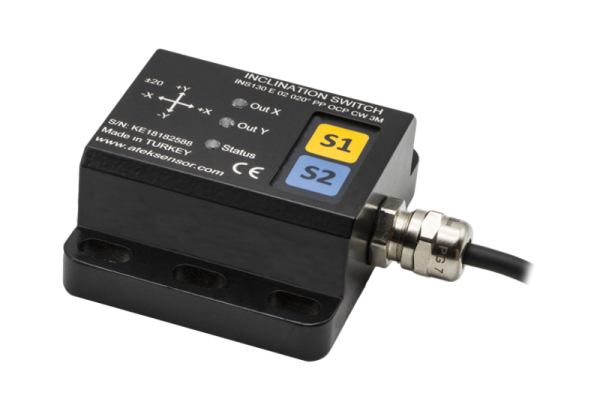

INS 130 İki Eksenli Açı / Eğim Sensörü || ATEK || Made in Türkiye
İki eksen 0…360⁰ açı ve eğim ölçümü
Analog çıkış seçenekleri 0…10VDC veya 4…20mA
PNP open collector çıkış
±0.15⁰ hassasiyet
IP64 koruma sınıfı
Kompakt yapı
Programlanabilir ölçüm aralığı
Aynı anda hem analog hem de transistör çıkış özelliği
0 noktasının sensör üzerinden isteğe göre ayarlanabilmesi
Yüksek hassasiyette eğim ölçümü ±0.15°; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü metal gövde
| Ölçüm Aralığı | Çıkış | Doğruluk | Koruma | Datasheet |
|---|---|---|---|---|
| 1 eksen (X ekseni 0…360°) 2 eksen (X ve Y ekseni ±0,90⁰) | 0…5V / 0…10V / 4…20mA Analog ÇıkışPNP Open Collector (Transistör) | ±0,15⁰ | IP 64 |  |
- İki Eksen (XY) ölçüm yapabilme
- 360⁰’ye kadar açı ve eğim ölçümü
- Programlanabilir ölçüm sınırları
- Analog çıkış seçenekleri 0,1…10VDC veya 4…20mA
- Programlanabilir Switching output
- PNP Open Collector çıkış tipi
- Yüksek hassasiyet ±0.15⁰
- Kolay kurulum
- IP64 Koruma Sınıfı
- Küçük ve Güçlü Metal Gövde
- Kompakt Yapı
| Brand |
Atek |
|---|---|
| Ölçüm Aralığı |
0…360⁰ aralığında programlanabilir |
| Besleme Gerilimi |
4-20 mA & Transistör: 12…24 VDC |
| Ölçüm Eksenleri |
XY |
| Çıkış Tipi |
PNP Open Collector veya Analog Sinyal Çıkışı |
| PNP Open Collector Özellikleri |
Çıkış Gerilimi: ~ (V-1) Volt |
| Analog Çıkışlar |
0-10 VDC veya 4-20 mA |
| Cevaplama Süresi |
10 Hz |
| Doğruluk |
±0,15⁰ |
| Çalışma Sıcaklığı |
-30…+70 °C |
| Bağıl Nem |
% 10 ile % 90 |
| Elektriksel Bağlantı |
8×0,14 mm² ekranlı kablo veya M12/8 pin erkek soket |
| Koruma Sınıfı |
IP64 |
| Malzeme |
Alüminyum |
- Vinç ve krane sistemleri
- İtfaiye araçları
- Araçlarda pedal, direksiyon, vites kutusu, motor şaftı gibi birçok parçada açı ölçümü
- Araç üstü Ekipmanları
- Makine ve Otomasyon Uygulamaları
- Gemicilik
- Robotik sistemler
- Otomasyon
Benzer Ürünler
İki Eksen (XY) ölçümü Dört farklı set seçeneği (isteğe göre değiştirilebilir) Röle veya PNP Open Collector çıkışlı model seçeneği Yüksek hassasiyet ±0.15⁰ IP64 Koruma Sınıfı
4 farklı çalışma modu (N1/ N2 / N3 / N5) Kalibre edilmiş çalışma modunda ayarlanabilir set değerleri 0 noktasının sensör üzerinden isteğe göre ayarlanabilmesiYüksek hassasiyette eğim ölçümü ±0.1°; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü metal gövde
| Ölçüm Aralığı | Çıkış | Doğruluk | Koruma | Datasheet |
|---|---|---|---|---|
| 2 eksen (X ve Y ekseni ±90°) | Röle PNP Open Collector (Transistör) | ±0,15⁰ | IP 64 | |
Tek eksen 360° açı ölçümü Analog çıkış seçenekleri 0...5VDC, 0…10VDC veya 4…20mA 2 x PNP open collector çıkış tipi ±0.15⁰ hassasiyet IP64 koruma sınıfı Kompakt yapı
Programlanabilir ölçüm aralığı Aynı anda hem analog hem de transistör çıkış özelliği ve çift analog çıkış desteği 0 noktasının sensör üzerinden isteğe göre ayarlanabilmesiYüksek hassasiyette eğim ölçümü ±0.15°; transistör ve analog çıkış; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü metal gövde
| Ölçüm Aralığı | Çıkış | Doğruluk | Koruma | Datasheet |
|---|---|---|---|---|
| 1 eksen (X ekseni 0...360°) | 0...5V / 0…10V / 4…20mA Analog Çıkış2 x PNP Open Collector (Transistör) | ±0,15⁰ | IP 64 | |
±90⁰ iki eksenli ölçüm aralığı veya 0-360° tek eksenli ölçüm aralığı seçeneği 4-20 mA, 0-5V, 0-10V veya CANopen sinyal çıkışı seçeneği ±0.2⁰ hassasiyet IP67 koruma sınıfı Kompakt yapı
Programlanabilir ölçüm aralığı (CANopen aracılığıyla) Harici voltaj ile 0 noktasının isteğe göre ayarlanabilmesiYüksek hassasiyette eğim ölçümü ±0.2°; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü dikdörtgen metal gövde
| Ölçüm Aralığı | Çıkış | Doğruluk | Koruma | Datasheet |
|---|---|---|---|---|
| 1 eksen (X ekseni 0...360°)2 eksen (X ve Y ekseni ±0,90⁰) | 0...5V / 0…10V / 4…20mA Analog Çıkış CANopen | ±0,2⁰ | IP 67 | |
360⁰’ye kadar açı ölçümü 4-20 mA, 0-5V, 0-10V veya CANopen sinyal çıkışı seçeneği ±0.1⁰ hassasiyet IP67 koruma sınıfı Kompakt yapı
Programlanabilir ölçüm aralığı (CANopen aracılığıyla) Redundant (yedekli) çıkış desteği Harici voltaj ile 0 noktasının isteğe göre ayarlanabilmesiYüksek hassasiyette eğim ölçümü ±0.10; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü yuvarlak metal gövde
| Ölçüm Aralığı | Çıkış | Doğruluk | Koruma | Datasheet |
|---|---|---|---|---|
| 1 eksen (X ekseni 0...360°) | 0...5V / 0…10V / 4…20mA Analog ÇıkışCANopen | ±0,1⁰ | IP 67 | |
Lineer Ölçüm, İpli Potansiyometreler, Programlanabilir İpli Pozisyon Sensörü, Eğim Ölçümü, Yeni Ürünlerimiz
Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü 10000 mm (10 metre)’ye kadar farklı strok (ölçme) boyları Eğim ölçümü için 0...360° veya ±180° arasında seçilebilir açı değerleri Analog veya CANopen çıkış Programlanabilir analog çıkış opsiyonu IP67 koruma sınıfı
Entegre eğim sensörü seçeneği ile aynı anda hem uzunluk hem eğim ölçümü; programlanabilir analog çıkış; yüksek çözünürlük; sağlam paslanmaz çelik ip; alüminyum gövde; şok ve vibrasyonlara karşı dirençli| Ölçme Boyu | Eğim Sensörü Ölçüm Aralığı | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 10000 mm'ye kadar farklı ölçme boyları (opsiyonel diğer stroklar) | 0…360° ve ±180° arasında farklı açı değerleri | Analog veya CANopen | IP67 | ±%0,5 FS | |
