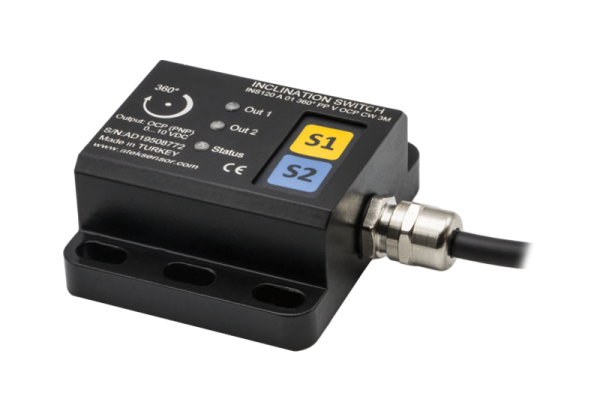

INS 120 Tek Eksenli Açı / Eğim Sensörü || ATEK || Made in Türkiye

Tek eksen 360° açı ölçümü
Analog çıkış seçenekleri 0…5VDC, 0…10VDC veya 4…20mA
2 x PNP open collector çıkış tipi
±0.15⁰ hassasiyet
IP67 koruma sınıfı
Kompakt yapı


Programlanabilir ölçüm aralığı
Aynı anda hem analog hem de transistör çıkış özelliği ve çift analog çıkış desteği
0 noktasının sensör üzerinden isteğe göre ayarlanabilmesi

Yüksek hassasiyette eğim ölçümü ±0.15°; transistör ve analog çıkış; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü metal gövde

 Ölçüm Aralığı Çıkış  Doğruluk Koruma Datasheet
 1 eksen (X ekseni 0…360°) 0…5V / 0…10V / 4…20mA Analog Çıkış2 x PNP Open Collector (Transistör) ±0,15⁰ IP 67
  • Programlanabilir ölçüm sınırları
  • Tek eksen 360⁰ açı ölçümü
  • Analog çıkış seçenekleri 0…5VDC, 0…10VDC veya 4…20mA (çift analog çıkış seçeneği)
  • 2 x PNP Open Collector çıkış tipi
  • Yüksek hassasiyet ±0.15⁰
  • Kolay kurulum
  • IP67 Yüksek Koruma Sınıfı
  • Küçük ve Güçlü Metal Gövde
  • Kompakt Yapı
Brand

Atek

Ölçüm Aralığı

0…360⁰

Besleme Gerilimi

4-20 mA & Transistör: 12…24 VDC
0-10 VDC & 0-5 VDC: 15…24 VDC

Ölçüm Eksenleri

Tek eksen

Çıkış Tipi

PNP Open Collector veya Analog Sinyal Çıkışı

PNP Open Collector Özellikleri

Çıkış Gerilimi: ~ (V-1) Volt
Akım Tüketimi: < 200 mA

Analog Çıkışlar

0-5 VDC, 0-10 VDC veya 4-20 mA

Cevaplama Süresi

10 Hz

Çalışma Sıcaklığı

-30…+70 °C

Bağıl Nem

% 10 ile % 90

Elektriksel Bağlantı

8×0,14 mm² ekranlı kablo veya M12 erkek soket

Koruma Sınıfı

IP67

Malzeme

Alüminyum

  • Vinç ve krane sistemleri
  • İtfaiye araçları
  • Araçlarda pedal, direksiyon, vites kutusu, motor şaftı gibi birçok parçada açı ölçümü
  • Araç üstü Ekipmanları
  • Makine ve Otomasyon Uygulamaları
  • Gemicilik
  • Robotik sistemler
  • Otomasyon
