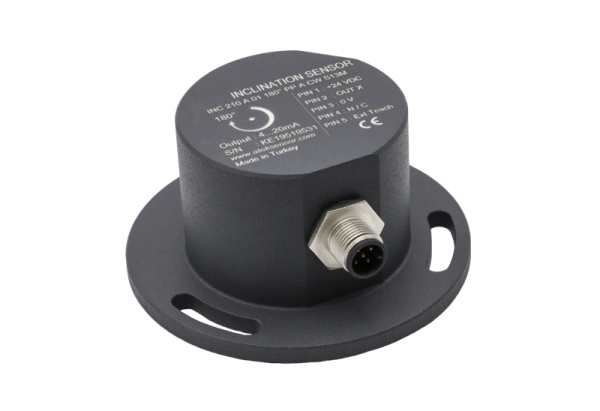

INC 210 Tek Eksenli Açı / Eğim Sensörü || ATEK || Made in Türkiye
360⁰’ye kadar açı ölçümü
4-20 mA, 0-5V, 0-10V veya CANopen sinyal çıkışı seçeneği
±0.1⁰ hassasiyet
IP67 koruma sınıfı
Kompakt yapı
Programlanabilir ölçüm aralığı (CANopen aracılığıyla)
Redundant (yedekli) çıkış desteği
Harici voltaj ile 0 noktasının isteğe göre ayarlanabilmesi
Yüksek hassasiyette eğim ölçümü ±0.10; kompanze edilmiş eksen duyarlılığı; küçük ve güçlü yuvarlak metal gövde
| Ölçüm Aralığı | Çıkış | Doğruluk | Koruma | Datasheet |
|---|---|---|---|---|
| 1 eksen (X ekseni 0…360°) | 0…5V / 0…10V / 4…20mA Analog ÇıkışCANopen | ±0,1⁰ | IP 67 |  |
- 360⁰’ye kadar açı ölçümü
- 4-20 mA, 0-5V, 0-10V veya CANopen sinyal çıkışı seçeneği
- Redundant çıkış seçeneği
- Kompanze edilmiş eksen duyarlılığı
- Yüksek hassasiyet : ±0.1⁰
- 0⁰ noktasını belirleyebilme özelliği
- Kolay kurulum
- IP67 yüksek koruma sınıfı
- Küçük ve güçlü metal gövde
- Kompakt yapı
| Brand |
Atek |
|---|---|
| Ölçüm Aralığı |
360⁰ |
| Besleme Gerilimi |
4-20 mA & CANopen çıkışlı modellerde: 12…24 VDC |
| Ölçüm Eksenleri |
Tek eksen |
| Çıkış Sinyali |
Analog 4-20 mA, 0-5 VDC, 0-10 VDC |
| Çözünürlük |
Analog modeller için: 12 bit |
| Doğruluk |
±0,1⁰ |
| Çalışma Sıcaklığı |
-30…+70 °C |
| Bağıl Nem |
% 10 ile % 90 |
| Elektriksel Bağlantı |
Analog modellerde: M12 5 pin (erkek) soket ya da kablolu |
| Koruma Sınıfı |
IP67 |
| Malzeme |
Alüminyum |
- Vinç ve krane sistemleri
- İtfaiye araçları
- Araçlarda pedal, direksiyon, vites kutusu, motor şaftı gibi birçok parçada açı ölçümü
- Araç üstü Ekipmanları
- Makine ve Otomasyon Uygulamaları
- Gemicilik
- Robotik sistemler
- Otomasyon
