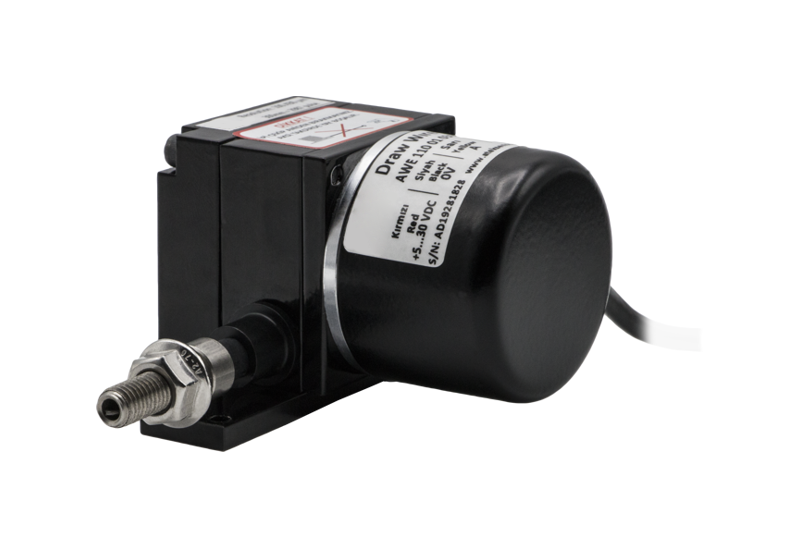

AWE 110 İpli Enkoder || ATEK || Made in Türkiye
300 mm ile 1200 mm arasında değişen farklı strok (ölçme) boyları
0.1 , 0.5 veya 0.05 mm/pulse çözünürlük seçenekleri
2 m/s maksimum hız
İnkremental çıkış
Küçük Yapı
IP53 koruma sınıfı
Inkremental ölçüm; sağlam paslanmaz çelik ip; eloksallı alüminyum gövde; şok ve vibrasyonlara karşı dirençli
| Ölçme Boyu | Çıkış Tipi | Koruma | Çözünürlük | Datasheet |
|---|---|---|---|---|
| 300 mm ile 1200 mm arasında değişen farklı ölçme boyları | İnkremental | IP 53 | 0.1 mm/pulse(standart), 0.2 mm/pulse, 0.05 mm/pulse |  |
- 300 mm ile 1200 mm arasında değişen farklı strok (ölçme) boyları
- 0.1 mm/pulse , 0.5 mm/pulse veya 0.05 mm/pulse çözünürlük seçenekleri
- İnkremental çıkış
- Küçük yapı
- IP53 koruma sınıfı
- Kompakt tasarım
- Kolay montaj
- 2 m/s maksimum hız
- Şok / Vibrasyona dirençli yapı
- Alüminyum anodize gövde
| Brand |
Atek |
|---|---|
| Strok (ölçme) boyu |
300 mm ile 1200 mm arasında değişen farklı strok (ölçme) boyları |
| Çözünürlük |
0.1 mm/pulse(standart) |
| Besleme Gerilimi |
5…30V DC ± |
| Çıkış Sinyalleri |
A,B,Z (standart) |
| Ölçme Tipi |
Optik |
| Maksimum Hız |
2 m/s |
| Maksimum Çıkış Akımı |
60 mA (kanal başına) |
| Gerekli Kuvvet |
5 N |
| Doğruluk |
±%0.25 FS |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Malzeme |
Gövde: Alüminyum/Çelik/plastik |
| Bağlantı Kablosu boyu |
3m (standart), 5m, 10m |
| IP Koruma Sınıfı |
IP53 |
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
