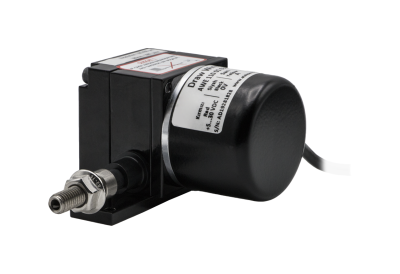

PFA 3000-12000 İpli Potansiyometre || FIAMA || İtalyan Kalitesi
3000 mm’den 12000 mm’ye kadar farklı strok boyları
Analog 4-20 mA veya 0-10 VDC çıkış seçenekleri
0,5 m/s çalışma hızı
Yüksek linearite: ±%0,25
Dayanıklı gövde
Kolay montaj
IP54 koruma sınıfı
Lineer hareketlerin ölçümü için ipli potansiyometre; paslanmaz çelikten yapılmış sağlam ölçüm teli; çevresel etkenlere karşı dayanıklı; kolay montaj
Ölçme Boyu | Çıkış | Koruma | Linearite | Datasheet |
---|---|---|---|---|
3000, 4000, 5000, 6000, 8000, 10000 veya 12000 mm | Analog 4-20 mA veya 0-10 VDC | IP 54 | ±%0,25 | ![]() |
- Lineer hareketlerin ölçümü için ipli potansiyometre
- 3000 mm’den 12000 mm’ye kadar farklı strok boyları
- Analog 4-20 mA veya 0-10 VDC çıkış seçenekleri
- Darbelere dayanıklı özel sağlam gövde sayesinde toz, kir, yağ, talaş gibi dış etkenlere karşı duyarsız
- Paslanmaz çelikten yapılmış sağlam ölçüm ipi
- 0,5 m/s çalışma hızı
- Yüksek linearite: ±%0,25
- Hazır vida yuvaları sayesinde kolay montaj
- İpli ölçüm yaptığından kırılma tehlikesi yoktur
Brand |
Fiama |
---|---|
Strok (ölçme) boyu |
3000 mm'den 12000 mm’ye kadar farklı ölçme boyları |
Ölçme Tipi |
Potansiyometrik |
Linearite |
±%0,25 |
Besleme Gerilimi |
15…25 VDC |
Maksimum Güç |
1 W |
Çıkış Sinyalleri |
4-20 mA (standart) |
Maksimum Hız |
0.5 m/s |
İpin dayanıklılık kuvveti |
9 N max. |
Çalışma Sıcaklığı |
-10°C … +70°C |
Çalışma Ortam Nemi |
yüzde(10)…yüzde(90) |
Malzeme |
Gövde: Eloksallı alüminyum |
IP Koruma Sınıfı |
IP54 |
Elektromanyetik Uyumluluk |
2014/30/UE |
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
DATASHEET
|
|
---|---|
