MLC 520 Serisi Lineer Cetveller || ATEK || Made in Türkiye
Manyetik temassız ölçüm
İnkremental enkoder çıkışı
Sabit Z referans noktası
50 … 2000 mm arasında farklı ölçme boyları
5 µm’den başlayan çözünürlük seçenekleri
IP67 koruma sınıfı
LED gösterge
Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
Manyetik prensiple temassız hassas ölçüm; abkant pres makineleri için özel ergonomik dizayn; taşınabilir referans noktası; yüksek sıcaklık, hız veya titreşim gibi zorlu koşullara karşı ekstra dayanıklı
| Ölçüm Aralığı | Çıkış | Koruma | Manyetik Bant | Çözünürlük | Datasheet |
|---|---|---|---|---|---|
| 2000 mm’ye kadar |
Push-Pull, TTL RS422 Line Driver
|
IP 67 | B2 | 5µm, 10µm, 25µm, 50µm, 62.5µm |  |
- Manyetik temassız ölçüm
- 50 … 2000 mm arasında farklı ölçme boyları
- Sabit Z referans noktası
- 5µm, 10µm, 25µm, 50µm, 62.5µm çözünürlük seçenekleri
- İnkremental enkoder çıkışı: A, B, Z, /A, /B, /Z
- Durum LEDİ
- Çok yönlü montaj olanağı
- Şok ve vibrasyona karşı dayanıklı
- Toz, yağ ve neme karşı dayanıklı
- Sağlam alüminyum gövde
- IP67 koruma sınıfı
- Delem, Cybelec ve ESA cihazlarla uyumlu bağlantı
| Brand |
Atek |
|---|---|
| Ölçüm Mesafesi |
50 … 2000 mm arasında farklı seçenekler |
| Çözünürlük |
5µm, 10µm, 25µm,50 µm, 62.5µm |
| Ölçüm Prensibi |
Manyetik, temassız |
| Çıkış Tipi |
Push-Pull veya TTL RS422 Line Driver |
| Manyetik Bant Tipi |
B2 |
| Çıkış Sinyalleri |
A, /A, B, /B, Z, /Z |
| Çektiği Akım |
Maksimum 40 mA (Her Kanal İçin) |
| Besleme Gerilimi |
PPL: 10..30 VDC veya TTL: 5 VDC |
| Dış Gövde Yapısı |
Sensör: Eloksal kaplamalı alüminyum ve delrin |
| Elektriksel Bağlantı |
D-Sub 9 pin, 5 veya 8 x 0,14 mm2 ekranlı kablo |
| Çalışma Hızı |
3 m/s |
| Doğruluk |
± 35 µm/m |
| Tekrarlanabilirlik |
± 1 Pulse |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP67 |
- Makine Sanayi
- PVC Kesim Makineleri
- Ağaç İşleme Makineleri
- Abkant Presler
- Tekstil Makineleri
- Mermer Makineleri
- Transfer Makineleri
- Testereler
- Metal İşleme Makineleri
- Torna, Freze
- Bohrwerk
- Vargel
- Otomasyon ve Robotlar
Benzer Ürünler
Temassız indüktif ölçüm teknolojisi Absolute çalışma Analog, SSI, CANopen, RS-232 veya RS-485 arayüz seçenekleri Çok yönlü montaj olanağı Dayanıklı, sağlam gövde IP64 koruma sınıfı
Sağlam profil içinde temassız ve indüktif prensip ile ölçüm; mekanik sürtünmesiz çalıştığından sonsuz mekanik ömür, absolute yani elektrik kesilmesinde pozisyon bilgisini kaybetmeme özelliği| Ölçüm Aralığı | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 100 - 1000 mm | Analog(Akım veya Voltaj), SSI, CANopen, RS-232, RS-485 | IP 64 | ≤±%0.025 FS | |
Temassız manyetostriktif prensiple ölçüm Geçmeli flanşlı Rod (çubuk) tipi gövde Absolute çalışma 350 Bar'a kadar çalışma Analog çıkış seçenekleri %0,04'e kadar yüksek hassasiyet özelliği IP67 veya IP6K9K koruma sınıfı
Temassız ve manyetostriktif ölçüm prensibi; hidrolik veya pnömatik silindirlere içten bağlanabilme; absolute yani elektrik kesilmelerinde pozisyon bilgisini kaybetmeme özelliği| Ölçüm Aralığı | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 50 - 2000 mm | Analog (0.5-4.5 V, 0.25-4.75 V, 0-10 V, 4-20 mA) | IP 67 / IP 69k | ≤±%0,04 FS | |
Temassız manyetostriktif ölçüm Rod (çubuk) tipi gövde Absolute çalışma 1 µm'e kadar çözünürlük 350 bar'a kadar dayanıklı Analog veya dijital çıkış seçenekleri IP67(soketli) / IP68 (kablolu) koruma sınıfı
Temassız ve manyetostriktif ölçüm prensibi; hidrolik silindirlere entegre için özel dizayn; sonsuz mekanik ömür; sıvı seviye ölçümü için uygun şamandıra okuyucu magnet seçeneği; absolute yani elektrik kesilmelerinde pozisyon bilgisini kaybetmeme özelliği| Ölçüm Aralığı | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 50 - 4250 mm | Analog(Akım veya Voltaj), SSI, IO-Link, CANopen, Start-Stop-Impulse | IP 67 / IP68 | ≤±%0.02 FS | |
Hassas potansiyometrik ölçüm 75 mm ile 900 mm arasında farklı ölçme boyları %0,04'e kadar linearite 0.01 mm yüksek çözünürlük 100 milyona varan hareket ömrü IP55 koruma sınıfı
Hassas ve uzun ömürlü pozisyon ölçümü; milinin dar yataklama toleransı ve özel malzemeyle kaplanmış yüzeyi sayesinde çok yüksek hızlarda ölçüm| Ölçme Boyu | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 75 mm ile 900 mm arasında farklı ölçme boyları |
Analog (potansiyometrik) |
IP 55 | ±%0,04 | |
Hassas potansiyometrik ölçüm 10 mm ile 100 mm arasında farklı ölçme boyları %0,04'e kadar üstün linearite Yüksek çözünürlük: < 0.01 mm 50 milyona varan hareket ömrü Kablolu veya soketli model seçenekleri IP67 koruma sınıfı
Ekstra dayanıklı gövde ile hassas pozisyon ölçümü; iki ucunda hareket edebilen mafsal(bilya) ile kolay montaj imkanı ve açısal ölçümlerde açılımın ölçümü; mil üzerindeki basıncı kompanse eden özel GORE membranı sayesinde ekstra uzun ömürlü; titreşimlere ve korozyona karşı ekstra korumalı| Ölçme Boyu | Çıkış | Koruma | Linearite (Doğrusallık) | Datasheet |
|---|---|---|---|---|
| 50 mm ile 750 mm arasında farklı ölçme boyları | Analog (potansiyometrik) | IP 67 | ±%0.04 | |

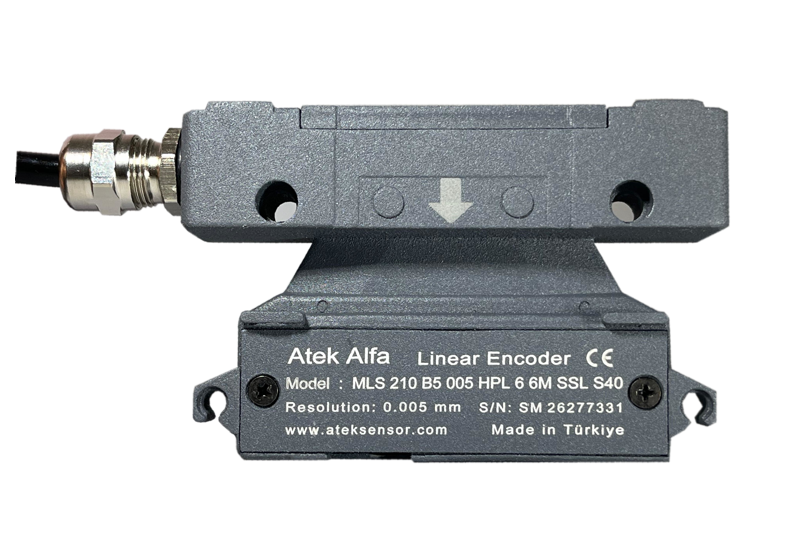

Manyetik ölçüm 4000 mm'ye kadar strok değeri 5 µm'den başlayan çözünürlük seçenekleri Kendinden yataklı entegre edilmiş bilye sistemi IP67 koruma sınıfı Delem, Cybelec ve ESA cihazlarla uyumlu
