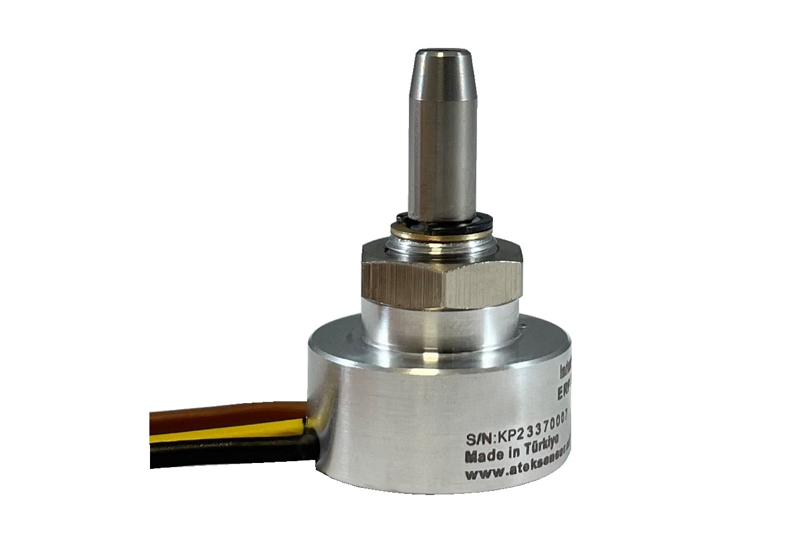

ERP S 23 Serisi Rotary Potansiyometre || ATEK || Made in Türkiye
320° elektriksel açı
320°±1 mekanik açı (mekanik dayamalı)
23,2 mm çapında küçük boyutlu gövde
6mm veya 6.35mm şaft çapı
±%1’e kadar yüksek doğruluk
10 milyon tur ömür
IP65 koruma sınıfı
Şaftlı dairesel potansiyometre; 10 milyona varan hareket ömrü; mekanik dayamalı veya dayamasız; potansiyometrik çıkış
| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Çıkış Tipi | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|---|
| 320° |
6 mm veya 6,35 mm
|
23,2 mm
|
Potansiyometrik
|
IP65
|
±%1 |  |
- 320° elektriksel açı (opsiyonel diğer açılar)
- 320°±1 mekanik açı(mekanik dayamalı veya dayamasız)
- 23.2 mm çapında küçük boyutlu gövde
- 6mm veya 6.35mm şaft çapı
- ±%1’e kadar yüksek doğruluk
- 10 milyon tur ömür
- IP65 koruma sınıfı
| Brand |
Atek |
|---|---|
| Elektriksel Açı |
320° (opsiyonel diğer) |
| Mekanik Açı |
320°±1, mekanik dayamalı veya dayamasız |
| Direnç Değerleri |
5K, 10K |
| Direnç Toleransı |
±% 20 |
| Tekrarlanabilirlik |
0.1° max. |
| Bağımsız Linearite |
±%1 |
| Çıkış Tipi |
Potansiyometrik |
| Besleme Voltajı |
42V max |
| Önerilen Kontak Akımı |
1 µA max. |
| Güç |
0,5W @40° max. |
| İzolasyon Direnci |
>1Gohm @ 500VDC |
| Minimum Ömür |
10 milyon tur |
| Elektriksel Bağlantı |
3 adet pin |
| Gövde Çapı |
22 mm |
| Şaft Çapı |
6mm veya 6.35mm (opsiyonel diğer) |
| Tork |
0.7 Ncm max. |
| Çalışma sıcaklığı |
-25°C … +85°C |
| Koruma Sınıfı |
IP65 |
- Otomotiv mühendisliği, sürücü ve kontrol mühendisliği
- Kontrol tertibatları
- Makine yapımı
- Gemi yapımı
- Tıbbi teknoloji
