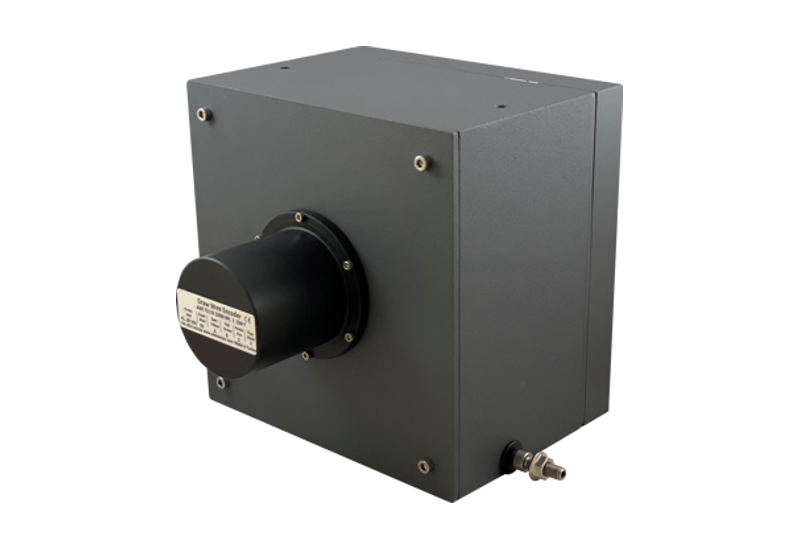

AWE 722 İpli Enkoder || ATEK || Made in Türkiye
0…22000 mm strok (ölçme) boyu
0.3 mm/pulse çözünürlük
2 m/s maksimum hız
İnkremental çıkış
Kompakt tasarım
IP53 (opsiyonel IP67) koruma sınıfı
Inkremental ölçüm; sağlam paslanmaz çelik ip; eloksallı alüminyum gövde; şok ve vibrasyonlara karşı dirençli
| Ölçme Boyu | Çıkış | Koruma | Çözünürlük | Datasheet |
|---|---|---|---|---|
| 0…22000 mm | İnkremental | IP 53 (opsiyonel IP 67) | 0.3 mm/pulse |  |
- 22000 mm’ye kadar ölçme boyu
- İnkremental çıkış
- Paslanmaz çelik ölçüm teli
- Standart IP53, opsiyonel IP67 koruma sınıfı
- Kompakt tasarım
- Kolay montaj
- 2 m/s maksimum hız
- Şok / Vibrasyona dirençli yapı
- Alüminyum anodize gövde
| Brand |
Atek |
|---|---|
| Strok (ölçme) boyu |
22000 mm'ye kadar |
| Çözünürlük |
0.3 mm/pulse |
| Besleme Gerilimi |
PP: 10…30 VDC |
| Çıkış Sinyalleri |
A,B,Z (standart) |
| Ölçme Tipi |
Optik |
| Maksimum Hız |
2 m/s |
| Maksimum Çıkış Akımı |
60 mA (kanal başına) |
| Gerekli Kuvvet |
12 N |
| Doğruluk |
±%0.03 FS |
| Çalışma Sıcaklığı |
-25°C … +85°C |
| Malzeme |
Gövde: Alüminyum |
| Elektriksel Bağlantı |
5 veya 8×0,14 mm2 ekranlı kablo, M12 / 8 pin soket |
| IP Koruma Sınıfı |
IP53 (opsiyonel IP67) |
- Asansörler
- Pres makineleri
- Vinç sistemleri
- Tahta işleme makineleri
- Mermer işleme makineleri
- Depo konumlandırma
- Baraj korumaları
- Bent kapağı kontrolü
- Hava kompresörleri
- Cam işleme makineleri
- Kaldırma platformları
- Tıp teknolojisindeki uygulamalar (ameliyat masaları gibi)
- Forkliftler
- Vida makineleri
- Kağıt makineleri
- Hidrolik makineler
- Dikiş makineleri
- Sac makineleri
- Baskı makineleri
- Yatay kontrol ekipmanları
- İnşaat makineleri
- Endüstriyel robotlar
- Enjeksiyon makineleri
- X-Y ekseni yer değiştirme
- Sıvı seviye ölçümleri ve pozisyon kontrolü
- Çeşitli otomasyon uygulamaları
