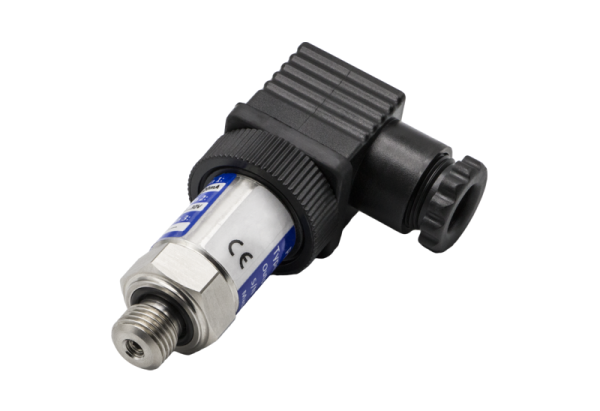

BCT 22 Basınç Transmitteri || ATEK || Made in Türkiye

Büyütmek için tıklayın
Atek

Piezorezistif çalışma prensibi
Paslanmaz çelik gövde (1.4305)
Opsiyonel 316L veya titanyum gövde
100 mBar ile 600 Bar arasında farklı modeller
Analog 4-20mA / 0-10V vb. farklı çıkışlar
CANopen çıkış
±%0,5 F.S veya ±%0,3 F.S doğruluk
IP65 veya IP67 koruma sınıfı
Kompakt yapı

Paslanmaz çelikten gövde; yüksek hassasiyet; EMC ve ters polarizasyon korumalı; küçük ve kompakt tasarım


Datasheet
TR
EN
 Basınç Aralığı Çıkış  Koruma Doğruluk Gövde Çapı Datasheet
0…100 mBar, ile 0…600 Bar arasında farklı modeller 0…-100 mBar ile 0…-1 Bar arasında farklı vakumlu modeller 4-20 mA, 0-10 VDC, 0-20 mA, 1-6 VDC, 0-5 VDC, Ratiometrik veya CANopen IP65 veya IP67 ±%0,5 F.S (Seramik), ±%0,3 F.S (Silikon) 22mm
  • Piezorezistif çalışma prensibi
  • 22 mm incelikte küçük gövde ölçüsü
  • Uzun vadeli mükemmel çalışma
  • Paslanmaz çelikten gövde
  • Küçük ve kompakt tasarım
  • EMC ve ters polarite koruması
  • Analog 4-20mA / 0-10V vb. farklı çıkışlar
  • CANopen çıkış
  • 100 mBar ile 600 Bar arasında farklı modeller
Brand

Atek
Basınç Aralığı

0…100mbar ile 0…600Bar arasında farklı modeller
0…-100mbar ile 0…-1Bar arasında farklı vakum modeller
Çalışma Prensibi

Piezorezistif
Maksimum Basınç Dayanımı

300%F.S. ≤700mbar, 200%F.S. <250Bar, 150%F.S ≥250Bar
*3 ya da 5 kez olabilir
Oring – Sızdırmazlık

Standart NBR , opsiyonel FKM(Viton) yada EPDM
Besleme Gerilimi

4-20 mA: 8 … 32 VDC
0-20 mA: 12 … 30 VDC
0-10 V: 12 … 30 VDC
Ratiometrik: 5 VDC
CANopen: 8…26 VDC
Akım Tüketimi

Maksimum 30mA
Çıkış Sinyali

4…20mA (2 Telli), 0…20mA (3 Telli)
0…10VDC, 1…6VDC , 0…5VDC , Ratiometrik vb.
Hassasiyet

±%0,5 F.S @25ᵒC
±%0,3 F.S @25ᵒC
Cevaplama Süresi

25ms (standart) … nominal basınç arası
1ms, 5ms, 125ms (opsiyonel)
Çalışma Sıcaklığı

-40°C…+85°C
Gövde

Paslanmaz Çelik Gövde – 1.4305 (AISI303)
Opsiyonel paslanmaz 316L ya da Titanyum
Elektriksel Bağlantı

Soketli modeller DIN43650-A , DIN46350-C , M12 , Packard ya da
PVC Kablolu 3 x 0.14mm
Koruma Sınıfı

IP65 yada IP67
**M12 soketli modellerde pres basklı soketli kablo kullanılırsa
Montaj / Sıkma Tork Değeri

15 … 20 Nm
  • Pnömatik Sistemler
  • Hava kompresörleri
  • Hava Soğutma-Isıtma Sistemleri
  • Su pompaları
  • Sıvı tankları
  • Medikal
  • Kimya endüstrisi
