ML Serisi || CONTELEC || Swiss Made
Potansiyometrik ölçüm
2160°, 3240°, 8280°, 17280°, 34560° (6, 10, 25, 50, 100 tur) elektriksel ölçüm seçenekleri
6 mm şaft çapı
±%0.25’e kadar linearite
15 milyona varan hareket ömrü
IP65 koruma sınıfı
Şaftlı, açısal ölçüm için potansiyometre; yüksek çözünürlük değeri: >0,1; kompakt ve küçük dizayn; 15 milyondan fazla hareket ömrü; sürtünmeli kavraması sayesinde sürekli dönerek çok tur atabilme özelliği
| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
|
2160°, 3240°, 8280°, 17280°, 34560°
(6, 10, 25, 50, 100 tur) Elektriksel Ölçüm seçenekleri
|
6 mm
|
13mm x 13mm
|
IP65
|
±%2 |  |
- Şaftlı, açısal ölçüm için potansiyometre
- 6 mm şaft çapı
- 15 milyondan fazla hareket ömrü
- Yüksek çözünürlük değeri: 0,1°
- 2160°, 3240°, 8280°, 17280°, 34560° (6, 10, 25, 50, 100 tur) Elektriksel Ölçüm seçenekleri
- Sürtünmeli kavraması sayesinde sürekli dönerek çok tur atabilme özelliği
- Yüksek linearite değeri: %0,25
- Swiss Made // İsviçre’de, yüksek kalite standartlarıyla üretilmiştir
| Brand |
Contelec |
|---|---|
| Nominal Direnç |
1/5/10 kOhm |
| Direnç Toleransı |
±% 20 |
| Bağımsız Linearite |
±%2 (2160°), ±%0.5 (3240°), ±%0.25 (8280°, 17280°, 34560°) |
| Elektriksel Açı |
2160°, 3240°, 8280°, 17280°, 34560° (6, 10, 25, 50, 100 tur) Elektriksel Ölçüm seçenekleri |
| Tekrarlanabilirlik |
3.6° (2160°), 3.24° (3240°), 3.32° (8280°), 3.46° (17280°, 34560°) |
| Gerilim Bölücü Sıcaklık Katsayısı |
50 ppm/°C |
| Önerilen Kontak Akımı |
1 µA max. |
| Arıza durumda maksimum kontak akımı |
5 mA |
| Maksimum Güç Oranı (@40°C) |
0.5 W (2160°), 0.25 W (3240°, 8280°, 17280°, 34560°) |
| Minimum Ömür (elektriksel) |
15 milyon devir |
| Mekanik Aralık |
6 tur (2160°), 10 tur (3240°), 25 tur (8280°), 50 tur (17280°), 100 tur (34560°) |
| Minimum Ömür (mekanik) |
15 milyon devir |
| Çalışma sıcaklığı |
-25 … +75 °C |
| Depolama Sıcaklığı |
-25 … +105 °C |
| Koruma sınıfı |
IP65 |
- Hacimsel dozajlama sistemleri
- Joystickler
|
DATASHEET
|
|
|---|---|
|
CAD / STEP
|
|
|---|---|
| ZIP |
 |
Benzer Ürünler
Rotary Enkoder, İnkremental Rotary Enkoderler, Lineer Ölçüm, Manyetik Lineer Enkoderler, Rotary (Açısal) Ölçüm
MLS 110/120/130/210 serilerine uygun Atek MLS serisi okuycu sensörlerle 36000 pulse kadar çözünürlük seçeneklerşi Manyetik temassız inkremental ölçüm teknolojisi 1mm, 2mm veya 5mm kutup aralığı (pitch) 54mm'ye kadar hollow şaftlı IP67 koruma
Manyetik okuyucu sensörler MLS 110/120/130/210 serileri ile kullanıma uygun, sinterlenmiş sert ferrit malzemeden oluşan inkremental manyetik ring| Kutup Sayısı (pole) | Kutup Aralığı (pitch) | Materyal | Doğruluk | Datasheet |
|---|---|---|---|---|
| 36, 46, 50, 64, 72, 100 veya 128 | 1 / 2 / 5 mm | Sinterlenmiş sert ferrit | 0.1° / 0.01° (ring çapına bağlı) | |
Potansiyometrik ölçüm 340°'lik elektriksel ölçüm açısı 6.35 mm şaft çapı Küçük plastik gövde ±%1 linearite 5 milyona varan hareket ömrü IP54 koruma sınıfı
Şaftlı dairesel potansiyometre; kompakt dizayn ve küçük boyutuyla kolay montaj imkanı; yüksek çözünürlük değeri: >0,1°| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 340° elektriksel ölçüm | 6.35 mm | 22.2 mm | IP54 | ±%1 | |
Potansiyometrik ölçüm 280°'lik elektriksel ölçüm açısı 6 mm şaft çapı Direkt olarak PCB üzerine bağlantı ±%1 linearite 2 milyona varan hareket ömrü IP50 koruma sınıfı
Tam Delik (Hollow) şaftlı açısal ölçüm için potansiyometre; yüksek çözünürlük değeri: >0,3°; kompakt dizayn| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 280° elektriksel ölçüm | 6 mm | 22 mm | IP50 | ±%1 | |
Potansiyometrik ölçüm 1095°, 1830° veya 3800° elektriksel ölçüm seçenekleri 10 mm şaft çapı ±%0.1 linearite 100 milyona varan hareket ömrü IP67 koruma sınıfı
Şaftlı, dairesel, hassas potansiyometre; entegre redüktör dişlisi (devir düşürücü dişli takımı); 100 milyondan fazla hareket ömrü; ekstra sağlam ve su geçirmez IP67 gövde| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 1095°, 1830° veya 3800° elektriksel ölçüm seçenekleri | 10 mm | 78 mm | IP67 | ±%0.1 | |
Potansiyometrik ölçüm 360° sürekli elektriksel ölçüm 10 mm şaft çapı ±%0.07 linearite 12 bit çözünürlük 50 milyona varan hareket ömrü IP65 koruma sınıfı
Şaftlı, dairesel, hassas ve aralıksız 360° potansiyometre; tüm çevresel şartlara karşı dayanıklı, ekstra sağlam gövde; 50 milyondan fazla hareket ömrü; A/D Converter ile 12 bitlik çözünürlük mümkün| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 360° elektriksel ölçüm | 10 mm | 82 mm | IP65 | ±%0.07 | |

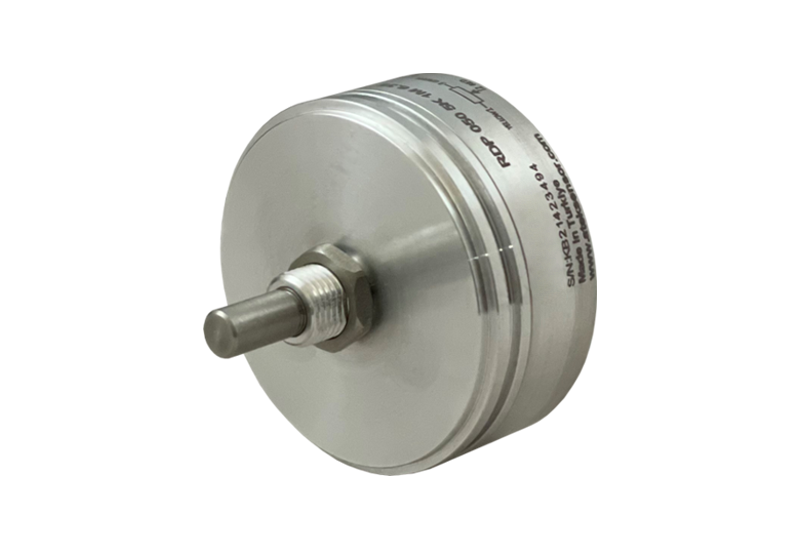

Potansiyometrik çıkış R1: 70° / R2: 70° elektriksel açı 325° limitli mekanik açı 6 veya 6.34 mm şaft çapı 50.8 mm gövde çapı ±%1 linearite 10 milyona varan hareket ömrü IP54 koruma
