GL Serisi || CONTELEC || Swiss Made
Potansiyometrik ölçüm
340°’lik elektriksel ölçüm açısı
6, 10, 20, 30, 40, 50 mm şaft çapı seçenekleri
±%0,25 linearite
5 milyona varan hareket ömrü
IP63 koruma sınıfı
Tam Delik (Hollow) şaftlı açısal ölçüm için potansiyometre; yüksek çözünürlük değeri: >0,1°; kompakt dizayn ve uzun ömürlü
| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
|
340° elektriksel
ölçüm
|
6, 10, 20, 30, 40, 50 mm seçenekleri
|
31, 50.8, 60, 74, 85, 97 mm
|
IP 63
|
±%0,25 |  |
- Tam Delik (Hollow) şaftlı açısal ölçüm için potansiyometre
- 6, 10, 20, 30, 40, 50 mm şaft çapı seçenekleri
- 340°’a kadar Elektriksel ölçüm açısı
- Kompakt dizayn ve çok uzun ömürlü
- Yüksek linearite değeri: %0,25
- Swiss Made // İsviçre’de, yüksek kalite standartlarıyla üretilmiştir
| Brand |
Contelec |
|---|---|
| Nominal Direnç |
5/10 kOhm |
| Direnç Toleransı |
±% 20 |
| Bağımsız Linearite |
±%0.25 |
| Elektriksel Açı |
150/354° |
| Tekrarlanabilirlik |
0.1° max. |
| Gerilim Bölücü Sıcaklık Katsayısı |
50 ppm/°C |
| Önerilen Kontak Akımı |
1 µA max. |
| Arıza durumda maksimum kontak akımı |
10 mA |
| Güç Oranı |
0.5 W/40°C max. |
| Minimum Ömür (elektriksel) |
10 milyon devir |
| Mekanik Aralık |
360° |
| Tork |
15 Ncm max. |
| Minimum Ömür (mekanik) |
5 milyon devir |
| Çalışma sıcaklığı |
-25 … +75 °C |
| Depolama Sıcaklığı |
-25 … +105 °C |
| Koruma sınıfı |
IP63 |
- Kapı kontrol sistemleri
- Yol silindiri makineleri
|
DATASHEET
|
|
|---|---|
|
CAD / STEP
|
|
|---|---|
| ZIP |
 |
Benzer Ürünler
Potansiyometrik ölçüm 340°'lik elektriksel ölçüm açısı 6.35 mm şaft çapı ±%1 linearite 5 milyona varan hareket ömrü IP50 koruma sınıfı
Şaftlı dairesel potansiyometre; kompakt dizayn ve küçük boyutuyla kolay montaj imkanı; yüksek çözünürlük değeri: >0,1°| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 340° elektriksel ölçüm | 6.35 mm | 22.2 mm | IP50 | ±%1 | |
Potansiyometrik ölçüm 280°'lik elektriksel ölçüm açısı 6 mm şaft çapı Direkt olarak PCB üzerine bağlantı ±%1 linearite 2 milyona varan hareket ömrü IP50 koruma sınıfı
Tam Delik (Hollow) şaftlı açısal ölçüm için potansiyometre; yüksek çözünürlük değeri: >0,3°; kompakt dizayn| Ölçüm Aralığı | Şaft Çapı | Gövde Çapı | Koruma | Linearite | Datasheet |
|---|---|---|---|---|---|
| 280° elektriksel ölçüm | 6 mm | 22 mm | IP50 | ±%1 | |

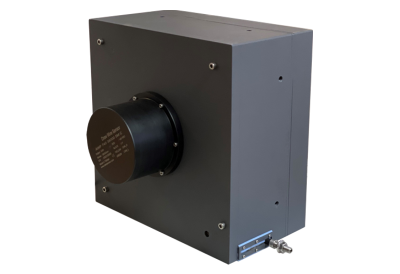

5000 mm ile 10000 mm arasında değişen farklı strok (ölçme) boyları 0.3 mm/pulse çözünürlük 2 m/s maksimum hız İnkremental çıkış Kompakt tasarım IP53 koruma sınıfı
